419-10 OPIS I DZIAŁANIE
Funkcje sterowane przez moduły
UID=G25837
2002.50 Transit

Druk

Moduł alarmu i podwójnego ryglowania drzwi

E0031874

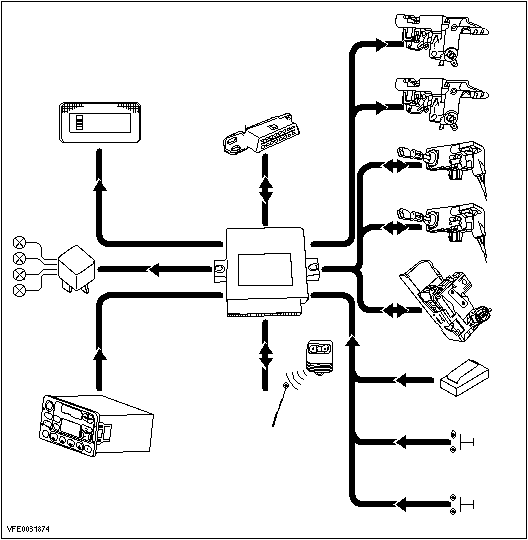

Moduł alarmu i podwójnego ryglowania drzwi

Moduł alarmu i podwójnego ryglowania drzwi steruje wszystkimi funkcjami centralnego zamka i układu przeciwkradzieżowego, zależnie od wersji wyposażenia.

Wersje

- centralny zamek i podwójne ryglowanie

- centralny zamek i podwójne ryglowanie ze zdalnym sterowaniem

- centralny zamek, podwójne ryglowanie i układ alarmowy ze zdalnym sterowaniem

Program dla danej wersji zachowany jest w sterowniku.

Antena niezbędna dla sterownika w celu rozpoznawania sygnałów w układach ze zdalnym sterowaniem jest zintegrowana w wiązce przewodów.

Oświetlenie wnętrza jest również sterowane przez moduł układu przeciwkradzieżowego i podwójnego ryglowania. Funkcja ta jest opisana w opisie oświetlenia wewnętrznego.

Sterownik można sprawdzić przy pomocy WDS.

Centralny zamek i układ przeciwkradzieżowy - wiadomości ogólne.

Centralny zamek i układ przeciwkradzieżowy to wyposażenie opcjonalne.

Centralny zamek i podwójne ryglowanie sterowane są przez ten sam silniczek w module.

W Fordzie Transit wyposażonym w zdalne sterowanie w miejsce bębenków zamków w drzwiach przednich po stronie pasażera, drzwiach przesuwnych i drzwiach tyłu nadwozia zamontowano zaślepki.

W momencie otwarcia / zamknięcia centralnego zamka kierunkowskazy błyskają jeden raz. W momencie podwójnego ryglowania, kierunkowskazy błyskają dwa razy.

Moduły zamków drzwi

Moduł ryglowania drzwi składa się z podzespołów takich jak silnik sterujący, zamek, przełącznik zwrotny i przełącznik położenia.

Przełącznik kluczyka wysyła żądania wykonania określonych działań do alarmu przeciwkradzieżowego i modułu podwójnego ryglowania.

Żądania te otrzymywane są i przetwarzane przez moduł układu przeciwkradzieżowego i podwójnego ryglowania, i silnik blokady zostaje włączony stosownie do żądania.

Moduł alarmu przeciwkradzieżowego i podwójnego ryglowania otrzymuje sygnał zwrotny w formie komunikatów „położenie zamka" i „stan silnika zamka" (zamknięty/ otwarty).

Komunikaty te są niezbędne dla alarmu przeciwkradzieżowego, np. do sprawdzenia, czy drzwi są dobrze zamknięte.

Jeśli drzwi nie są dobrze zamknięte, centralny zamek może zostać na moment włączony, ale silniki zamków otworzą zamki niemal natychmiast w wyraźnie słyszalny sposób.

Jeśli podwójne ryglowanie nie zostało włączone, centralny zamek można włączyć/ wyłączyć wewnętrzną klamką drzwi (połączoną z modułem ryglowania drzwi linką Bowdena).

Pilot zdalnego sterowania

Układ zdalnego sterowania dostępny jest w opcji. Zależnie od wersji wyposażenia, dostępne są dwie poniższe kombinacje:

- Zdalne sterowanie dwoma przyciskami (odmykanie i zamykanie)

- Zdalne sterowanie trzema przyciskami (odmykanie i zamykanie oraz bagażnik)

Układ działa przez trzy sekundy po wyłączeniu zapłonu. Zakres między nadajnikiem a pojazdem wynosi ok. pięć metrów.

Jeśli częstotliwość nadajnika pilota zdalnego sterowania jest zajęta i samochodu nie można otworzyć, można otworzyć drzwi kluczykiem. Częstotliwość radiowa wykorzystywana przez pilota zdalnego sterowania może być wykorzystywana przez inny krótkodystansowy sprzęt radiowy (np. amatorskie odbiorniki radiowe, sprzęt medyczny, telefony bezprzewodowe, piloty innych urządzeń, układy alarmowe itp.).

Odryglowanie

Procedury odryglowania różnią się w różnych wersjach wyposażenia samochodu.

Furgon

Jednorazowe wciśnięcie przycisku wyłącza podwójne ryglowanie i układ alarmowy. Odryglowuje także przednie drzwi po obu stronach.

Naciśnięcie przycisku dwukrotnie w ciągu trzech sekund odryglowuje wszystkie drzwi.

Jednorazowe wciśnięcie przycisku bagażnika odryglowuje drzwi tylne i drzwi przesuwne.

Bus i kombi

Jednorazowe wciśnięcie przycisku wyłącza podwójne ryglowanie i układ alarmowy oraz odryglowuje wszystkie drzwi.

Rama z kabiną oraz samochód dostawczy ze skrzynią ładunkową

Jednorazowe wciśnięcie przycisku wyłącza podwójne ryglowanie i układ alarmowy oraz odryglowuje drzwi kierowcy.

Naciśnięcie przycisku dwukrotnie w ciągu trzech sekund odryglowuje wszystkie drzwi.

Ryglowanie

Procedura ryglowania jest identyczna we wszystkich wersjach.

Jednorazowe wciśnięcie przycisku powoduje ryglowanie wszystkich drzwi i włącza układ alarmowy.

Kierunkowskazy błysną jeden raz dla potwierdzenia, że układ działa.

Dwukrotne przyciśnięcie przycisku w ciągu trzech sekund włącza podwójne ryglowanie.

Kierunkowskazy błysną dwa razy dla potwierdzenia, że układ działa.

Programowanie pilotów zdalnego sterowania

Nowy pilot zdalnego sterowania musi najpierw zostać zaprogramowany. Można zaprogramować maksymalnie cztery piloty.

W celu zaprogramowania pilota trzeba przekręcić kluczyk w położenie JAZDY, po czym z powrotem w położenie wyłączone, cztery razy z rzędu w ciągu 6 sekund.

Zapłon jest teraz wyłączony i moduł sterujący znajduje się w trybie programowania przez 10 sekund. Jest to sygnalizowane zaświeceniem się diody LED na zegarze cyfrowym, lub przez ryglowanie/ odryglowanie.

Teraz trzeba przycisnąć przycisk na pilocie. Sygnał zdalnego sterowania, jeśli zostanie rozpoznany przez moduł sterujący, powoduje miganie diody LED w zegarze cyfrowym lub ryglowanie/ odryglowanie drzwi.

Następnego pilota trzeba zaprogramować w ciągu 10 sekund.

Jeśli w ciągu 10 sekund nie nastąpi programowanie następnego pilota, lub zostanie włączony zapłon, tryb programowania zostanie zakończony. Po zakończeniu trybu programowania dioda LED zgaśnie.

Po zaprogramowaniu pilotów, należy sprawdzić ich działanie.

Oświetlenie wnętrza

Oświetlenie wnętrza zostaje włączone:

- gdy jedne z drzwi zostaną otwarte (wersja bez centralnego zamka)

- 25 sekund po włączeniu oświetlenia wnętrza i zamknięciu wszystkich drzwi (wersja z centralnym zamkiem)

- po przekręceniu kluczyka zapłonu w położenie włączone (wersja z centralnym zamkiem)

- gdy zapłon jest wyłączony i centralny zamek zostanie włączony poprzez kluczyk lub pilot zdalnego sterowania (wersja z centralnym zamkiem)

Zegar funkcji oszczędności energii oświetlenia wewnętrznego

Funkcje dostępne wyłącznie w połączeniu z centralnym zamkiem.

Przekaźnik czasowy (funkcja odliczania czasu w module alarmu przeciwkradzieżowego i podwójnego ryglowania) rozpoczyna odliczanie czasu w momencie wyłączenia zapłonu.

Oświetlenie wewnętrzne pozostaje włączone po wyłączeniu zapłonu (np. wskutek otwartych drzwi) zostaje wyłączone po upływie 30 sekund, w celu oszczędności energii.
