Położenie paska napędu osprzętu - Pojazdy z silnikiem 1,8 lub 2,0 l
Poz. | Numer części | Opis |
1 | - |
Koło pasowe pompy układu wspomagania kierownicy
|
2 | - |
Koło pasowe pompy wodnej
|
3 | - |
Pasek napędu osprzętu
|
4 | - |
Koło pasowe sprężarki układu klimatyzacji
|
5 | - |
Koło pasowe wału korbowego
|
6 | - |
Koło pasowe napinacza paska napędu osprzętu
|
7 | - |
Koło pasowe alternatora
|
8 | - |
Bierne koło pasowe paska napędu osprzętu
|

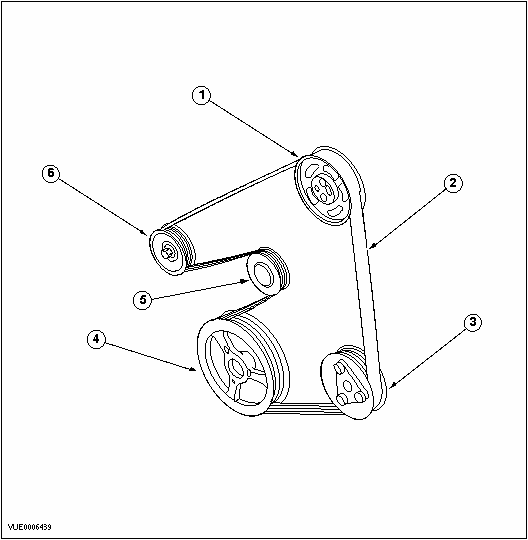

Położenie paska napędu osprzętu - Pojazdy z silnikiem 2,5 l
Poz. | Numer części | Opis |
1 | - |
Koło pasowe pompy układu wspomagania kierownicy
|
2 | - |
Pasek napędu osprzętu
|
3 | - |
Koło pasowe sprężarki układu klimatyzacji
|
4 | - |
Koło pasowe wału korbowego
|
5 | - |
Koło pasowe napinacza paska napędu osprzętu
|
6 | - |
Koło pasowe alternatora
|
Położenie paska napędu osprzętu - Pojazdy z silnikiem 2,0 l Diesel
Poz. | Numer części | Opis |
1 | - |
Bierne koło pasowe paska napędu osprzętu
|
2 | - |
Koło pasowe napinacza paska napędu osprzętu
|
3 | - |
Bierne koło pasowe paska napędu osprzętu
|
4 | - |
Koło pasowe sprężarki układu klimatyzacji
|
5 | - |
Pasek napędu osprzętu
|
6 | - |
Koło pasowe wału korbowego
|
7 | - |
Koło pasowe alternatora
|

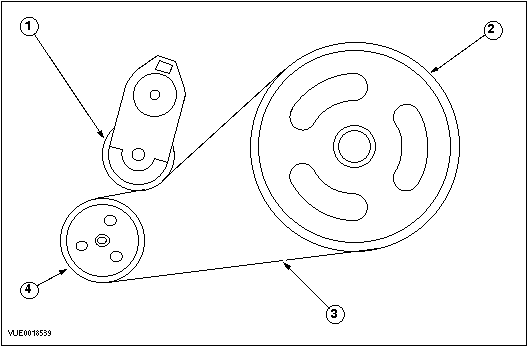

Napęd pompy wodnej - Pojazdy z silnikiem 2,5 l
Poz. | Numer części | Opis |
1 | - |
Napinacz paska napędu pompy wodnej
|
2 | - |
Koło pasowe napędu paska rozrządu
|
3 | - |
Pasek napędu pompy wodnej
|
4 | - |
Koło pasowe pompy wodnej
|
Położenie paska napędu pompy układu wspomagania kierownicy - Pojazdy z silnikiem 2,0 l Diesel
Poz. | Numer części | Opis |
1 | - |
Koło pasowe napinacza paska układu wspomagania kierownicy
|
2 | - |
Koło pasowe napędu paska rozrządu
|
3 | - |
Pasek napędu osprzętu
|
4 | - |
Koło pasowe pompy układu wspomagania kierownicy
|
|
