Przyrząd do ściskania sprężyn zaworowych

303-361 (21-155)

Element pośredni do 21-155

303-361-02 (21-155-02)

Adaptor, dostarczanie powietrza (głowica)

303-363 (21-157)

Przyrząd do demontażu uszczelniaczy trzonków zaworowych

303-374 (21-160)

1. Wymontuj wałki rozrządu. Dodatkowe informacje - patrz procedura Wałki rozrządu. w tym rozdziale. .

• Wyjmij popychacze zaworów i odłóż w uporządkowanej kolejności.

2. OSTRZEŻENIE: Podczas pracy ze sprężonym powietrzem należy bezwzględnie nosić okulary ochronne. W wyniku niezastosowania się do tego przepisu może dojść do obrażeń ciała.

Wykręć świece zapłonowe pierwszego cylindra i zamontuj narzędzie specjalne.

3. UWAGA: Zastosowane sprężone powietrze od siedmiu do dziesięciu barów.

Zamontuj narzędzie specjalne i wprowadź sprężone powietrze do cylindra.

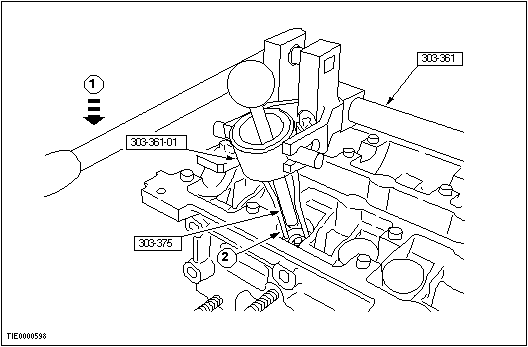

1. Ściśnij sprężynę zaworową.

2. Wyjmij półstożki zamków zaworów.

• Wyjmij talerzyk sprężyny zaworowej i sprężynę.

4. Wymontuj uszczelniacz trzonka zaworu.

1. Załóż narzędzie specjalne.

2. Obróć narzędzie zgodnie z ruchem wskazówek zegara i wyjmij je.

1. Zamontuj uszczelniacz trzonka zaworu.

• Zwilż trzonek zaworuolejem silnikowym.

• Osłoń rowki trzonka zaworu tulejkami uszczelniaczy.

• Nasuń uszczelniacze na trzonek zaworu i zdejmij tulejkę uszczelniaczy.

2. WSKAZÓWKA: Sprawdź, czy półstożki zamków zaworów są prawidłowo osadzone.

Zamontuj sprężyny zaworowe.

• Załóż sprężyny zaworowe i talerzyki sprężyn.

2. Ściśnij sprężyny zaworowe.

3. Zamontuj półstożki zamków zaworów.

3. WSKAZÓWKA: Jeszcze nie dokręcaj.

Wymontuj narzędzie specjalne 303-363.

4. Powtórz czynności dla wszystkich pozostałych cylindrów.

5. Zwilż popychacze zaworówolejem silnikowym i załóż je.

6. Zamontuj wałki rozrządu. Dodatkowe informacje - patrz procedura Wałki rozrządu. w tym rozdziale. .
