1. WSKAZÓWKA: Opisane są sprawdziany podwozia i obsługa serwisowa. Wymiary można mierzyć przy użyciu elektronicznego systemu pomiarowego SHARK, systemu laserowego lub ich odpowiedników.

Wymiary podwozia muszą być przywrócone podczas naprawy większych uszkodzeń nadwozia w celu zapewnienia właściwego ustawienia geometrii kół przednich i tylnych. Właściwe wymiary podwozia podano w schemacie "Rozmiary podwozia" w tej sekcji. Wszystkie wymiary podano względem linii środkowej istniejących otworów w podwoziu kpl. Gdy nadwozie i zawieszenie są ustawione, inne operacje na podwoziu można wykonać według opisu.

1. WSKAZÓWKA: Tolerancja ±3mm.

Rozmiary podwozia.

• Rysunki szczegółowe przedstawiają lewą stronę samochodu.

• Wszystkie pomiary przy wymontowanych podzespołach.

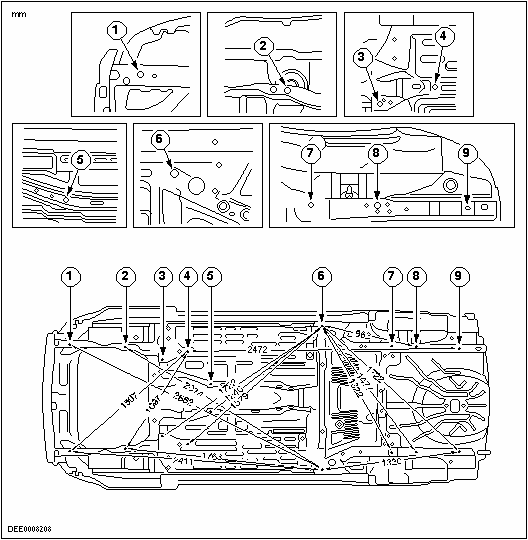

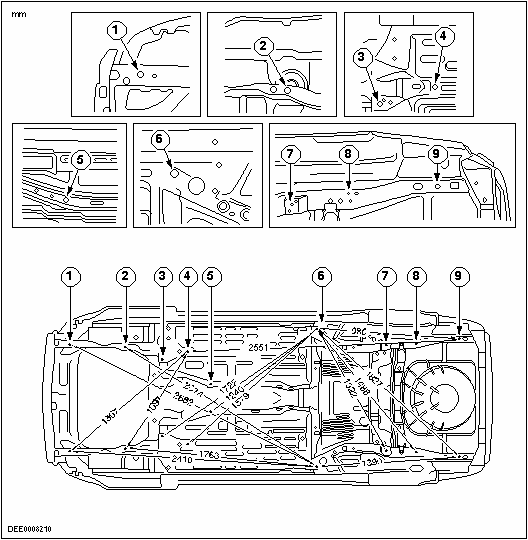

3. Dotyczy pojazdów 3- i 5-drzwiowych.

5. Dotyczy pojazdów 3- i 5-drzwiowych.

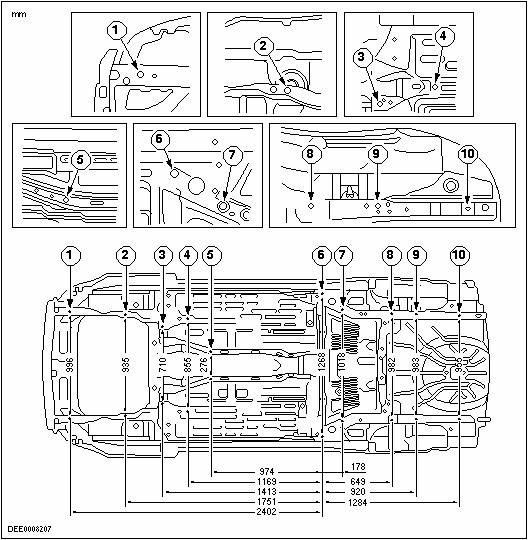

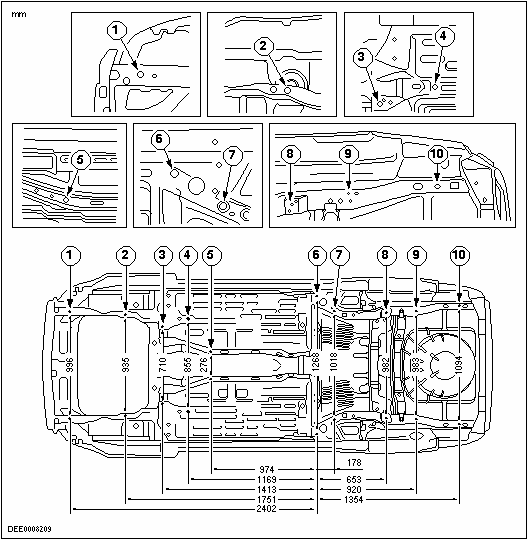

7. Dotyczy pojazdów 4-drzwiowych

9. Dotyczy pojazdów 4-drzwiowych

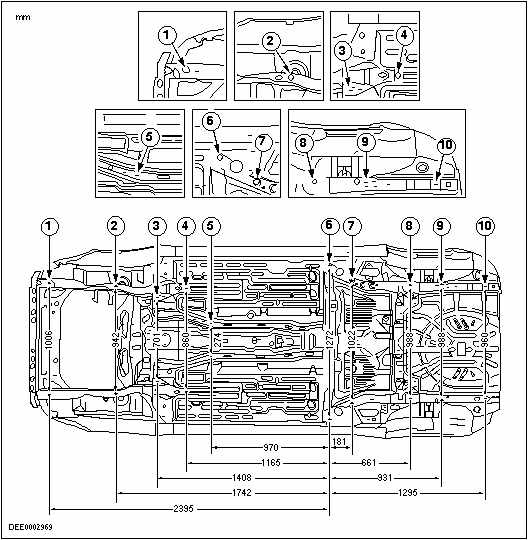

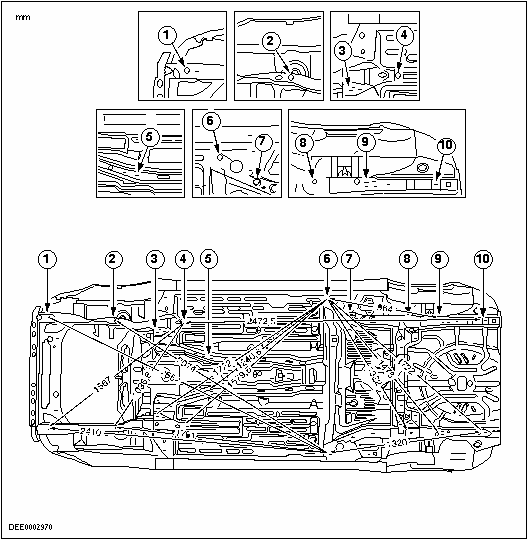

11. Dotyczy wersji kombi

13. Dotyczy wersji kombi
