1. WSKAZÓWKA: Nie jest konieczne otwieranie układu klimatyzacji.

Wymontuj sprężarkę układu klimatyzacji jak pokazano w operacji 34 626 0. Dodatkowe informacje - patrz rozdział 412-03.

2. Odłącz płytę napędu sprzęgła sprężarki (Na rysunku sprężarka FS10).

• Wykręć śrubę, przytrzymując płytę napędu taśmą mocującą.

3. Zdejmij koło pasowe sprężarki.

1. Wymontuj pierścień sprężynujący zabezpieczający koła pasowego

2. Wymontuj elementy odległościowe.

4. WSKAZÓWKA: Zaznacz położenie połączenia wtykowego względem obudowy sprężarki.

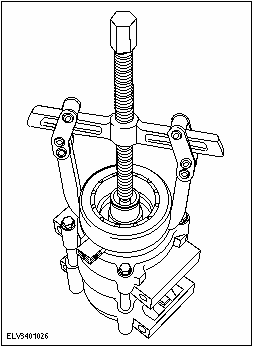

Wyjmij cewkę magnetyczną sprężarki (Na rysunku sprężarka FS10).

1. WSKAZÓWKA: Nie odchylaj cewki magnetycznej sprężarki zakładając ją do gniazda mocowania sprężarki.

1. WSKAZÓWKA: Wykręć śrubę, płytę napędu i podkładkę oporową po założeniu cewki magnetycznej.

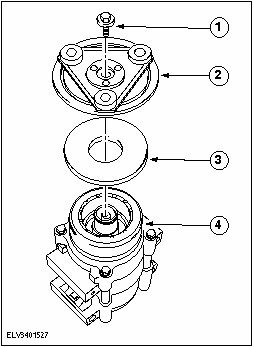

Załóż cewkę magnetyczną sprężarki (Na rysunku sprężarka FS10).

• Wkładaj cewkę magnetyczną sprężarki do oporu za pomocą śruby (M6x30) z podkładką, z odpowiednią podkładką oporową i płytą napędu.

2. Śruba z podkładką M6x30

3. Płyta napędu

4. Podkładka oporowa

5. Cewka magnetyczna

2. WSKAZÓWKA: Załóż nowy pierścień sprężynujący zabezpieczający koła pasowego.

Załóż koło pasowe sprężarki.

• Zamontuj pierścień sprężynujący zabezpieczający koła pasowego.

3. WSKAZÓWKA: Szczelina powietrzna A między płytą napędu sprężarki napędu a kołem pasowym sprężarki. Dodatkowe informacje - patrz rozdział 412-00.

Załóż płytę napędu sprężarki.

1. Koło pasowe sprężarki

2. Załóż płytę napędu sprężarki i sprawdź szczelinę powietrzną A w kilku miejscach na obwodzie.

3. Aby wyregulować szczelinę powietrzną A, użyj podkładki z zestawu podkładek 3 460 130.

4. Zamontuj sprężarka układu klimatyzacji jak pokazano w 34 626 0. Dodatkowe informacje - patrz rozdział 412-03.

5. Opróżnij i napełnij układ klimatyzacji. Dodatkowe informacje - patrz rozdział 412-00.

6. Sprawdź działanie układu klimatyzacji.
