Przyrząd do ściskania tarczy sprzęgła

307-015 (17-058)

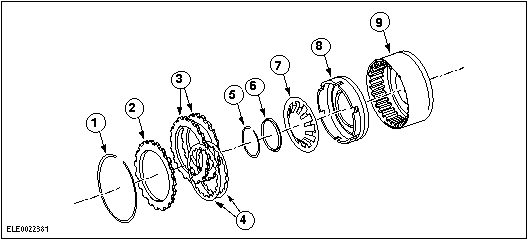

Pierścień ustalający

Tarcza dociskowa

Płytka stalowa

Tarcza cierna kompletna

Pierścień ustalający sprężyny

Element ustalający sprężyny

Sprężyna powrotna tłoka

Tłok kpl.

Zespół hamulca biegów pośrednich i nadbiegu

1. Wymontuj tarczę dociskową sprzęgła biegu wstecznego i płytki sprzęgła.

1. Wymontuj pierścień sprężynujący zabezpieczający tarczę dociskową sprzęgła biegu wstecznego.

2. Wymontuj tarczę dociskową i płytki sprzęgła.

2. Za pomocą narzędzia specjalnego wymontuj pierścień sprężynujący zabezpieczający i element ustalający sprzęgła biegu wstecznego.

3. Wymontuj sprężynę powrotną sprzęgła biegu wstecznego.

4. Wymontuj tłok kompletny sprzęgła biegu wstecznego.

5. UWAGA: Jeżeli zostanie wykryte uszkodzenie uszczelek tłoka sprzęgła biegu wstecznego, zamontuj nowy tłok sprzęgła biegu wstecznego.

Sprawdź otwór uszczelki, uszczelki wewnętrzne i zewnętrzne.

1. Zanurz płytki cierne sprzęgła w czystym oleju przekładni automatycznej na 15 minut przed montażem.

2. Nasmaruj i załóż tłok kompletny sprzęgła biegu wstecznego.

3. Załóż sprężynę powrotną sprzęgła biegu wstecznego.

4. Za pomocą narzędzia specjalnego załóż element ustalający i pierścień sprężynujący zabezpieczający sprzęgła biegu wstecznego.

5. Załóż pierścień sprężynujący zabezpieczający tarczę dociskową sprzęgła biegu wstecznego. Dodatkowe informacje - patrz procedura Specyfikacje w tym rozdziale.

1. Załóż płytki i tarczę dociskową sprzęgła biegu wstecznego.

2. Załóż pierścień sprężynujący zabezpieczający tarczę dociskową sprzęgła biegu wstecznego.
