Układ elektroniczny sterowania pracą silnika
UID=G17924

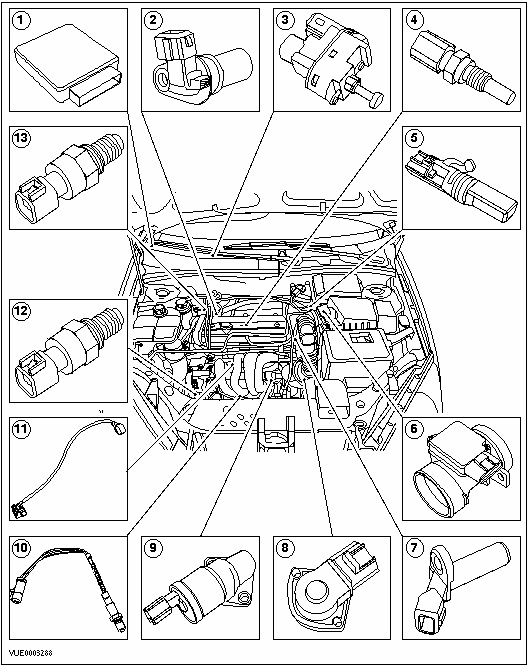

Pojazdy z silnikiem 1,4 l lub 1,6 l (100 KM)
| Poz. | Numer części | Opis |
|---|---|---|
| 1 |
Moduł sterowania zespołem napędowym (PCM) |
|
| 2 |
Czujnik położenia wałka rozrządu (CMP) |
|
| 3 |
Czujnik położenia pedału sprzęgła (CPP). |
|
| 4 |
Czujnik temperatury silnika (CHT) |
|
| 5 |
Czujnik prędkości pojazdu (VSS) |
|
| 6 |
Przepływomierz masowy powietrza (MAF) |
|
| 7 |
Czujnik położenia wału korbowego (CKP) |
|
| 8 |
Czujnik położenia przepustnicy (TP) |
|
| 9 |
Zawór regulacji ilości powietrza biegu jałowego (IAC) |
|
| 10 |
Sonda lambda HO2S |
|
| 11 |
Czujnik pracy stukowej (KS) |
|
| 12 |
Czujnik ciśnienia wspomaganej przekładni kierowniczej (PSP) (pojazdy bez klimatyzacji) |
|
| 13 |
Czujnik ciśnienia wspomaganej przekładni kierowniczej (PSP) (pojazdy z klimatyzacją) |

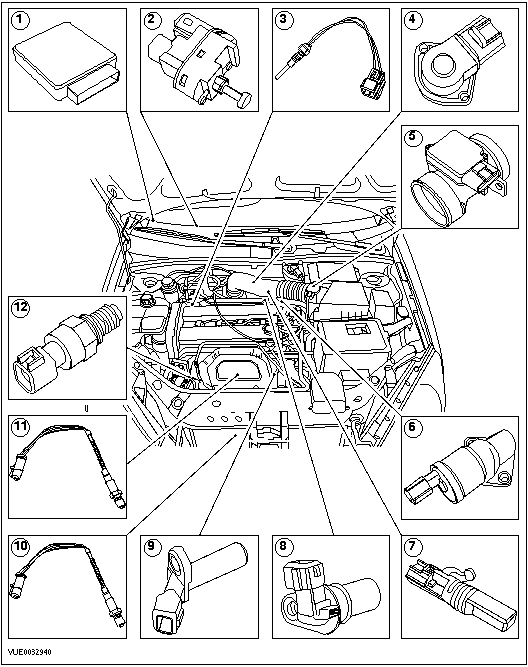

Pojazdy z silnikiem 1,6 l (90 KM), 1,8 l lub 2,0 l
| Poz. | Numer części | Opis |
|---|---|---|
| 1 |
Moduł sterowania zespołem napędowym (PCM) |
|
| 2 |
Czujnik położenia pedału sprzęgła (CPP). |
|
| 3 |
Czujnik temperatury głowicy (CHT) |
|
| 4 |
Czujnik położenia przepustnicy (TP) |
|
| 5 |
Przepływomierz masowy powietrza (MAF) |
|
| 6 |
Zawór regulacji ilości powietrza biegu jałowego (IAC) |
|
| 7 |
Czujnik prędkości pojazdu (VSS) |
|
| 8 |
Czujnik położenia wałka rozrządu (CMP) |
|
| 9 |
Czujnik położenia wału korbowego (czujnik CKP) |
|
| 10 |
Sonda lambda (HO2S) (silnik 1,6 l (90 KM), 1.8 l lub 2,0 l) |
|
| 11 |
Sonda lambda (HO2S) (silnik 1,8 l lub 2,0 l) |
|
| 12 |
Czujnik ciśnienia wspomaganej przekładni kierowniczej (PSP) |
Pojazdy z silnikiem 2,0 l Duratec ST
| Poz. | Numer części | Opis |
|---|---|---|
| 1 | – |
Moduł sterowania zespołem napędowym (PCM). |
| 2 | – |
Czujnik położenia pedału sprzęgła (CPP). |
| 3 | – |
Czujnik pracy katalizatora |
| 4 | – |
Czujnik położenia przepustnicy (TP) |
| 5 | – |
Przepływomierz masowy powietrza (MAF) |
| 6 | – |
Czujnik prędkości pojazdu (VSS) |
| 7 | – |
Zawór regulacji ilości powietrza biegu jałowego (IAC) |
| 8 | – |
Czujnik temperatury cieczy chłodzącej (ECT). |
| 9 | – |
Czujnik położenia wału korbowego (CKP) |
| 10 | – |
Czujnik położenia wałka rozrządu (CMP) |
| 11 | – |
Sonda lambda HO2S |
| 12 | – |
Czujnik ciśnienia wspomaganej przekładni kierowniczej (PSP) |
| 13 | – |
Czujnik pracy stukowej (KS) |

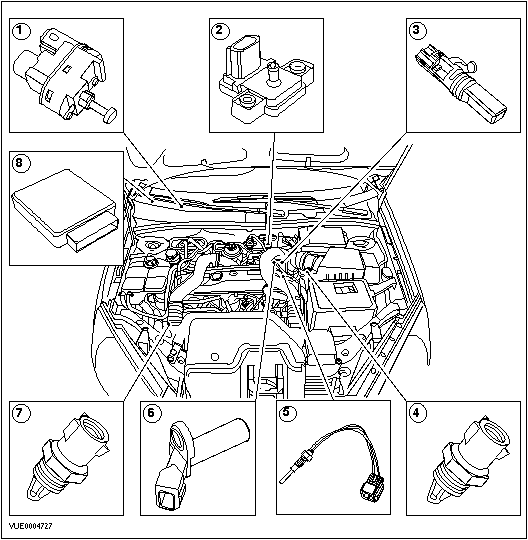

Pojazdy z silnikiem Diesel 1,8 l
| Poz. | Numer części | Opis |
|---|---|---|
| 1 |
Czujnik położenia pedału sprzęgła (CPP). |
|
| 2 |
Czujnik ciśnienia absolutnego w kolektorze (MAP). |
|
| 3 |
Czujnik prędkości pojazdu (VSS) |
|
| 4 |
Czujnik temperatury powietrza dolotowego (IAT). |
|
| 5 |
Czujnik temperatury silnika (CHT) |
|
| 6 |
Czujnik położenia wału korbowego (czujnik CKP) |
|
| 7 |
Czujnik temperatury powietrza dolotowego (IAT). |
|
| 8 |
Moduł sterowania zespołem napędowym (PCM) |

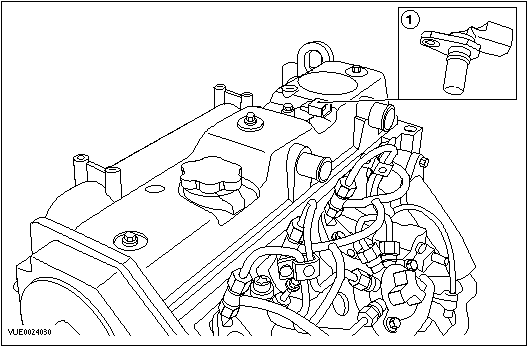

Pojazdy z silnikiem Diesel 115 KM
| Poz. | Numer części | Opis |
|---|---|---|
| 1 |
Czujnik położenia wałka rozrządu (CMP) |

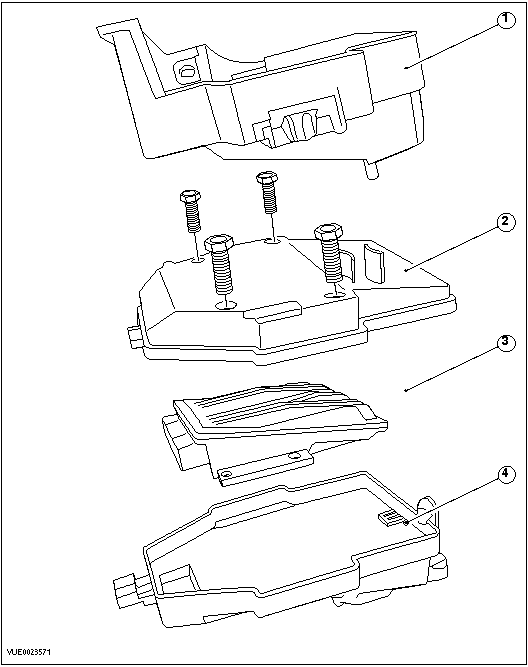

| Poz. | Numer części | Opis |
|---|---|---|
| 1 |
Wspornik akumulatora |
|
| 2 |
Pokrywa modułu sterowania wtryskiwaczami (IDM) |
|
| 3 |
IDM |
|
| 4 |
Wspornik IDM |
