1. WSKAZÓWKA: Sprzęgło sprężarki można wymienić nie wyłączając sprężarki z obwodu czynnika chłodzącego. W razie potrzeby sprężarkę należy zamocować opaską, aby nie uszkodzić przewodów czynnika chłodzącego.

Wymontuj sprężarkę klimatyzacji. Dodatkowe informacje - patrz procedura Sprężarka klimatyzacji w tym rozdziale.

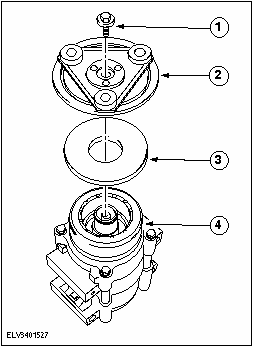

2. Wymontuj sprzęgło napędu sprężarki (na rysunku wymontowane).

• Wykręć śrubę, jednocześnie przytrzymuj sprzęgło taśmą , żeby się nie obracało.

3. Odłącz koło pasowe sprężarki.

• Zdejmij pierścień osadczy koła pasowego.

• Zdejmij podkładkę odległościową.

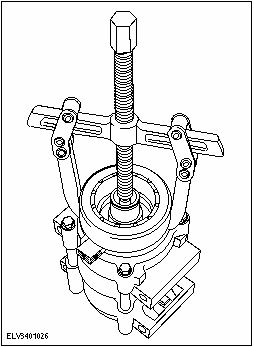

4. Ściągnij cewkę elektromagnesu sprężarki.

1. UWAGA: Po założeniu cewki elektromagnesu sprężarki wyrzuć podkładkę oporową.

1. WSKAZÓWKA: Nie przekręć cewki elektromagnesu sprężarki w czasie jej wciskania do oporu na sprężarce.

Załóż cewkę elektromagnesu sprężarki.

• Wciśnij cewkę elektromagnesu sprężarki przy pomocy odpowiedniej podkładki oporowej.

2. Śruba M6x30 i podkładka

3. Sprzęgło napędu sprężarki

4. Podkładka oporowa

5. Cewka elektromagnesu

2. WSKAZÓWKA: Zdejmij pierścień osadczy koła pasowego.

Załóż koło pasowe sprężarki.

• Załóż pierścień osadczy koła pasowego.

3. WSKAZÓWKA: Szczelina pomiędzy sprzęgłem napędu sprężarki a kołem pasowym sprężarki.

Załóż sprzęgło napędu sprężarki.

1. Koło pasowe sprężarki

2. Wyreguluj szczelinę przy pomocy podkładki odległościowej z zestawu podkładek.

3. Załóż sprzęgło napędu sprężarki i sprawdź szczelinę w kilku miejscach na obwodzie.

4. Zamontuj sprężarkę klimatyzacji. Dodatkowe informacje - patrz procedura Sprężarka klimatyzacji w tym rozdziale.

5. Sprawdź działanie układu klimatyzacji.
