Zewnętrzne elementy sterowania
UID=G30829
2001.75 Fiesta

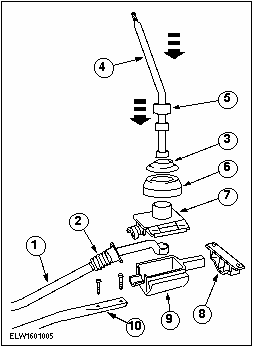

Informacje ogólne - mechanizm wybierania biegów
| Poz. | Numer części | Opis |
|---|---|---|
| 1 |
Drążek zmiany biegów |
|
| 2 |
Osłona gumowa drążka zmiany biegów |
|
| 3 |
Wewnętrzna osłona gumowa dźwigni zmiany biegów |
|
| 4 |
Dźwignia zmiany biegów |
|
| 5 |
Tuleja łożyskowa dźwigni zmiany biegów |
|
| 6 |
Wykładzina głusząca |
|
| 7 |
Górna część obudowy mechanizmu zmiany biegów |
|
| 8 |
Podpora prowadząca |
|
| 9 |
Dolna część obudowy mechanizmu zmiany biegów |
|
| 10 |
Stabilizator zmiany biegów |
Uruchom przekładnię iB5 za pomocą drążka zmiany biegów.
Przy odłączaniu zewnętrznego mechanizmu zmiany biegów od nadwozia obudowa mechanizmu zmiany biegów przesuwa się w podporze prowadzącej. Mocowanie to porusza się w płaszczyźnie poziomej, aby zrównoważyć ruch obrotowy silnika z przekładnią.
Obudowa mechanizmu zmiany biegów jest połączona z przekładnią za pomocą stabilizatora.
