Przyrzad do zakladania lozysk mechanizmu róznicowego

205-296 (15-085)

Przyrzad do zakladania tulei i uszczelniacza - przedluzona obudowa skrzyni biegów

308-045 (16-015)

Trzpien do zakladania uszczelniacza pólosi napedowej

308-039 (16-018)

Trzpien do zakladania pierscieni wewnetrznych lozysk stozkowych

308-041 (16-020)

Element wkladany na miejsce pierscienia osadczego

308-076 (16-031)

Sciskacz do sprezyn zaworów

303-060 (21-024)

Wkladka do 21-024

303-060-02 (21-024-02)

Wkladka do 21-024

303-060-07 (21-024-07)

1. Wszystkie elementy przed zmontowaniem dokladnie oczysc i sprawdz.

• Wszystkie przesuwajace sie elementy posmaruj olejem przekladniowym .

2. Zamontuj lozysko rolkowe walka wyjsciowego z pierscieniem wewnetrznym lozyska stozkowego.

1. Zalóz odrzutnik oleju.

2. Wbij lozysko rolkowe do oporu.

3. Zamontuj pierscien lozyska mechanizmu róznicowego.

4. Zamontuj mechanizm róznicowy i magnes staly.

1. Magnes staly

2. Mechanizm róznicowy

5. WSKAZÓWKA: Polozenie montazowe kola biernego biegu wstecznego.

Zalóz kolo posrednie biegu wstecznego.

6. Zalóz walek wlaczania biegów z plytka blokujaca.

7. Przygotuj walek wejsciowy i wyjsciowy do zamontowania.

1. Zlacz zebami walek wejsciowy i walek wyjsciowy.

2. Umiesc widelki zmiany biegów 1./2. biegu w polozeniu montazowym.

3. Umiesc widelki zmiany 3./4. biegu w polozeniu montazowym.

8. Zamontuj walek wejsciowy i walek wyjsciowy.

• Zalóz tasme gumowa jako pomoc przy montazu na walku wlaczania biegów.

2. Wprowadz pólos napedowa na glebokosc okolo 50 mm i obróc troche w bok.

3. Wprowadz walek wyjsciowy do wysokosci pólosi napedowej i ponownie zlacz zebami kola zebate.

• Umiesc w polozeniu montazowym pólos napedowa i walek wyjsciowy.

9. Zalóz tuleje prowadzaca walka wlaczania biegów.

1. Wsun tuleje prowadzaca w polozenie montazowe.

2. Zalóz nowy dolny pierscien osadczy.

10. Zalóz górny pierscien osadczy tulei prowadzacej drazka zmiany biegów

1. Podnies tuleje prowadzaca.

2. Zalóz nowy górny pierscien osadczy.

3. Zalóz uszczelke obudowy.

• Przestaw wewnetrzny mechanizm zmiany biegów w polozenie 5. biegu (drazek zmiany biegów - 5. bieg przesuwa sie w dól).

11. Wlacz wewnetrzny mechanizm zmiany biegów na 5. bieg.

• Obróc walek posredni zgodnie z rucham wskazówek zegara, do uzyskania wlaczenia biegu wstecznego/5. biegu.

12. Przelacz wewnetrzny mechanizm zmiany biegów na piaty bieg.

• Wcisnij w dól walek pomocniczy razem z walkiem glównym.

13. Zalóz podkladke pomiarowa i zabezpiecz przez zapunktowanie.

1. Obudowa przekladni

2. Podkladka pomiarowa (o grubosci 3,8 mm)

3. Pierscien lozyska

14. UWAGA: Nalezy zalozyc uszczelke obudowy w przekladniach bez uszczelki plynnej w celu wykonania ponizszego pomiaru.

Zlóz obudowe przekladni.

• Zalóz narzedzie specjalne z dluzsza sruba.

• Wlóz zaslepke montazowa.

• Dokrec sruby.

• Obróc przekladnie o 180°.

15. Zalóz narzedzie specjalne.

• Wyjmij zaslepke.

16. Przygotuj mechanizm róznicowy do pomiarów.

• Obróc mechanizm róznicowy co najmniej dziesiec razy, aby lozyska sie osadzily.

• Zalóz czujnik zegarowy z uchwytem magnetycznym i obróc w polozenie "zero".

17. WSKAZÓWKA: Wykonaj podoperacje i trzykrotnie i wylicz srednia.

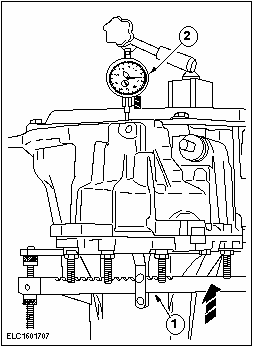

Ustal luz osiowy mechanizmu róznicowego.

1. Podnies mechanizm róznicowy przy pomocy narzedzia specjalnego.

2. Odczytaj wynik.

• Przyklad:

• 1. pomiar: 0,73 mm

• 2. pomiar: 0,74 mm

• 3. pomiar: 0,72 mm

• Srednia = 0,73 mm + 0,74 mm + 0,72 mm / 3 = 0,73 mm.

• Grubosc podkladki nalezy zaokraglac w dól, jesli wynik jest mniejszy, niz 0,05 mm i w góre, gdy wynik przekracza 0,06 mm.

• Podkladki ustalajace dostepne w grubosciach od 0,1 mm do 1,1 mm, co 0,1 mm.

• Wykonaj ponizsza czynnosc.

18. Ustalanie grubosci podkladki ustalajacej, która nalezy zalozyc (przyklad).

• Grubosc podkladki ustalajacej =

• Podkladka pomiarowa (3,80 mm) +

• Srednia (0,73 mm) +

• Wstepne obciazenie lozyska (0,40 mm) -

• Grubosc sprezyn talerzowych (4,42 mm) =

• 3,80 mm + 0,73 mm + 0,40 mm - 4,42 mm = 0,51 mm.

• Grubosc podkladki ustalajacej musi wynosic 0,51 mm, w zaokragleniu 0,50 mm.

19. Rozdziel polówki obudowy przekladni

• Wlóz górna zaslepke montazowa.

• Obróc przekladnie o 180°.

• Wymontuj czujnik zegarowy z uchwytem magnetycznym oraz narzedzie specjalne.

20. Wyjmij pierscien lozyska z podkladka pomiarowa.

21. WSKAZÓWKA: Sprezyny talerzowe skierowane sa otworami wewnetrznymi do siebie.

Zalóz podkladke o wyliczonej wczesniej grubosci i zamocuj ja uderzeniem wybijaka.

1. Podkladki sprezyste

2. Podkladka w ustalonej grubosci

3. Zalóz pierscien lozyska i zamocuj go uderzeniem wybijaka o krawedzi obudowy.

22. W przekladniach z czarna zaslepka, nanies równomiernie srodek uszczelniajacy na powierzchnie styku polówek obudowy przekladni.

23. WSKAZÓWKA: W przekladniach bez uszczelki plynnej zwróc uwage na polozenie montazowe uszczelki obudowy.

23. WSKAZÓWKA: Dokrec sruby dwustronne do 33 Nm.

Zmontuj obudowe przekladni i równomiernie dokrec sruby.

24. WSKAZÓWKA: Zastosuj wspornik drewniany.

Zalóz nowe pierscienie osadcze walka wejsciowego i wyjsciowego.

25. WSKAZÓWKA: Obróc pierscienie osadcze tak, by lezaly we wglebieniach uszczelki.

Zalóz uszczelke.

• Zalóz zaslepke montazowa.

26. WSKAZÓWKA: Uzyj nowych srub.

Zamontuj obudowe 5. biegu.

27. UWAGA: Zdejmij przekladnie ze stanowiska montazowego i wykonaj nastepujace czynnosci przy pomocy prasy.

27. WSKAZÓWKA: Zablokuj walek wlaczajacy, aby sie nie obracal, aby utrzymac kola posredniego biegu wstecznego w prowadnicy.

27. WSKAZÓWKA: Obudowa przekladni nie moze przylegac do stolu prasy. Rozlacz polaczenie wielowypustowe sprzegla z walkiem wejsciowym na prasie.

Nasadz kolo biegu piatego na pólos napedowa za pomoca prasy .

• Zdejmij przekladnie ze stanowiska montazowego.

• Nasadz kolo zebate 5. biegu za pomoca prasy .

• Zalóz przekladnie na stanowisku montazowym.

28. UWAGA: Zalóz taki nowy pierscien osadczy, aby nie bylo luzu.

Zalóz pierscien osadczy kola biegu piatego.

1. Zalóz pierscien osadczy na narzedzie specjalne.

2. Nalóz narzedzie specjalne i wlóz pierscien osadczy.

29. WSKAZÓWKA: Pamietaj o zaznaczeniu polozenia montazowego synchronizatora.

Zmontuj zespól synchronizatora 5. biegu.

1. Kolo biegu piatego

2. Pierscien synchronizatora

3. Synchronizator

4. Plytka mocujaca

30. Zamontuj zespól synchronizatora 5. biegu z widelkami zmiany biegów.

1. Obróc dzwignie do góry.

2. Przesun zespól synchronizatora 5. biegu az do zbieraka.

31. WSKAZÓWKA: Nie dokrecaj jeszcze sruby palca wlaczania biegów.

Zalóz nowy palec zmiany biegów i pierscien osadczy

1. Wlóz palec wlaczania biegów.

2. Umiesc palec wlaczania biegów oraz piaste synchronizatora 5. biegu w polozeniu montazowym.

3. Zalóz pierscien osadczy zespolu synchronizatora 5. biegu.

32. WSKAZÓWKA: Zakladaj tylko w polozeniu neutralnym.

Polozenie montazowe blokady walka pomocniczego.

33. Zalóz blokady biegów.

• Posmaruj gwint uniwersalnym srodkiem uszczelniajacym (Hylomar) .

34. Wlacz piaty bieg.

• Wcisnij widelki i kolek wybieraka biegów razem w dól.

35. Wlacz piaty bieg.

• Obróc walek wybierania biegu piatego w kierunku zgodnym z ruchem wskazówek zegara az do ogranicznika.

36. Wlacz piaty bieg.

• Obróc glówny walek wybierania biegów w kierunku zgodnym z ruchem wskazówek zegara az do ogranicznika i wyjmij go.

37. Wyreguluj kolek wybieraka.

1. Obróc glówny walek wlaczania biegów w kierunku zgodnym z ruchem wskazówek zegara i wcisnij w dól.

2. Usun luz osiowy palca wlaczania biegów podnoszac palec w góre.

3. W tym polozeniu dokrec srube.

38. W przekladniach z czarna zaslepka, nanies równomiernie srodek uszczelniajacy na powierzchnie styku zaslepki.

39. Zamontuj zaslepke i zalóz uszczelniacz walka wejsciowego

1. Zalóz pokrywe z uszczelka.

2. Wbij uszczelniacz pólosi napedowej az do odczuwalnego oporu.

• Zalóz zaslepke montazowa.

40. Zamontuj czujnik predkosci pojazdu (VSS).

1. Osadz VSS.

2. Wlóz kolek ustalajacy.

41. Zamontuj zebnik napedu predkosciomierza z czujnikiem predkosci pojazdu (VSS).

1. Umiesc zebnik napedu predkosciomierza z czujnikiem predkosci pojazdu (VSS) w polozeniu montazowym.

2. Wprowadz popychacz rolkowy.

42. Zamontuj lozysko oporowe w silowniku sprzegla.

43. Zalóz uszczelniacz pólosi napedowej i silownik sprzegla.

1. Umiesc uszczelniacz pólosi napedowej w polozeniu montazowym.

2. Umiesc silownik sprzegla w polozeniu montazowym.

3. Dokrec równo sruby. Wcisnij przy tym uszczelniacz walka wejsciowego w obudowe przekladni.

44. WSKAZÓWKA: Sprawdz uszczelniacz, w razie potrzeby wymien.

Zamontuj zawór wstepny.

• Wkrec srube odpowietrzajaca i zalóz oslone.

45. Zdejmij przekladnie ze stanowiska montazowego .
