Przyrzad do regulacji zaworów

303-563 (21218)

Narzedzie do wymontowania i zamontowania podkladek regulacyjnych zaworów

303-563-01 (2121801)

Szczypce do zlaczy swiec zaplonowych

303-622 (21226)

1. Odlacz przewód masy akumulatora. Dodatkowe informacje - patrz rozdział 414-01.

2. Wymontuj oslone pokrywy glowicy cylindrów (jesli zamontowano).

1. Otwórz oslone wiazki przewodów i zdejmij przewód elastyczny odpowietrzania skrzyni korbowej.

• Odkrec korek wlewu oleju.

3. Wykrec sruby.

3. UWAGA: Przy zdejmowaniu zlacza swiecy zaplonowej nie nalezy ciagnac za przewód, w razie potrzeby zdejmij zlacze cewki zaplonowej, aby nie zagiac przewodu. Przed zdjeciem obróc nieco zlacze swiecy zaplonowej, aby poluzowac uszczelke.

3. UWAGA: Zdejmij zlacza swiec zaplonowych w osi swiec.

3. UWAGA: Nie uszkodz uszczelki pokrywy glowicy cylindrów, gdyz nie mozna jej wymieniac niezaleznie.

Zdejmuj pokrywe glowicy cylindrów prosto do góry.

1. Zdejmij zlacza swiec zaplonowych.

• Uzyj narzedzia specjalnego 303-622 do katowych zlaczy swiec zaplonowych.

3. Wykrec trzy sruby z górnej pokrywy paska rozrzadu.

4. Odkrec nakretki.

4. Zdejmij pokrywe glowicy cylindrów.

5. WSKAZÓWKA: Wykrec dlugie sruby z przodu.

Zalóz narzedzie specjalne.

• Odkrec sruby zewnetrzne sruby pokryw pierwszego i ostatniego lozyska walków rozrzadu.

• Zalóz narzedzie specjalne tak, aby prowadnica byla skierowana na zewnatrz.

6. WSKAZÓWKA: Krzywka danego zaworu musi byc skierowana do góry.

Zalóz narzedzie specjalne.

• Wlóz narzedzie w dzwignie.

7. Zmierz luz zaworowy pierwszego cylindra.

9. WSKAZÓWKA: Rowek popychacza zaworu musi byc skierowany ku srodkowi silnika.

9. WSKAZÓWKA: Nie naciskaj podkladki regulacyjnej dociskaczem.

Wyjmij podkladke regulacyjna.

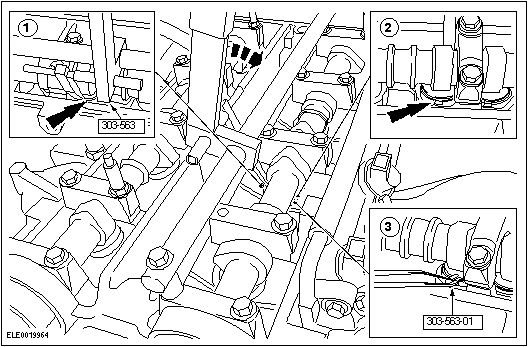

1. Osadz narzedzie do regulacji zaworów na krawedzi popychacza zaworu i wcisnij popychacz.

2. Rowek na popychaczu zaworu do zalozenia narzedzia specjalnego 303-563-01.

3. Wyjmij podkladke regulacyjna.

10. Zmierz grubosc podkladki regulacyjnej za pomoca mikrometru kablakowego.

11. Dobierz nowa podkladke regulacyjna.

• Zmierz grubosc nowej podkladki regulacyjnej: Grubosc podkladki regulacyjnej (nowej) = Luz zaworów (zmierzony) + grubosc podkladki regulacyjnej (starej) - 0,03 mm

12. Wlóz nowa plytke regulacyjna zaworu, której rozmiar nalezy zmierzyc w sposób opisany w powyzszej czynnosci.

13. Sprawdz luz zaworów; w razie potrzeby wyreguluj luz zaworów zgodnie z poprzednimi czynnosciami.

14. Wykonaj powyzsze czynnosci w kazdym cylindrze odpowiednio po stronie ssania i wydechu.

15. Wymontuj narzedzie specjalne.

16. UWAGA: Do nanoszenia smaru silikonowego nalezy zastosowac tepy przedmiot (np. opaske przewodów z tworzywa sztucznego), aby uniknac uszkodzenia uszczelki zlacza swiecy zaplonowej.

16. UWAGA: Nasun zlacza swiec zaplonowych w osi swiec.

16. WSKAZÓWKA: Nanies smar silikonowy na wewnetrzna strone zlacza swiecy zaplonowej na glebokosc 5-10 mm.

Zalóz pokrywe glowicy cylindrów.

1. Wlóz zlacz swiec zaplonowych az do zablokowania.

2. Wkrec trzy sruby górnej pokrywy paska rozrzadu.

3. Wkrec nakretki i dokrec w dwóch etapach.

• 1. etap: 3 Nm

• 2. etap: 10 Nm

17. WSKAZÓWKA: Wkrec najpierw lekko srube w polozeniu 1.

Zamontuj pokrywe glowicy cylindrów i dokrec sruby w dwóch etapach.

• 1. etap: 3 Nm

• 2. etap: 10 Nm

18. Zamontuj oslone pokrywy glowicy cylindrów (jesli wczesniej wymontowano).

1. Wkrec sruby.

• Wkrec korek wlewu oleju.

3. Zalóz przewód elastyczny odpowietrzania skrzyni korbowej i zamknij oslone wiazki przewodów.

19. Standardowe czynnosci koncowe.

• Podlacz przewód masy akumulatora. Dodatkowe informacje - patrz rozdział 414-01.

• W razie potrzeby zamocuj przewód opaska przewodów .

• Sprawdz poziom plynów i w razie potrzeby uzupelnij.
