Zespół bocznej poduszki powietrznej
UID=G29114 Numer Operacji - 406980
Wymontowanie
OSTRZEŻENIE:
Aby zmniejszyć ryzyko przypadkowego odpalenia poduszki, odczekaj przynajmniej minutę po odłączeniu przewodu masy akumulatora, zanim odłączysz złącze elektryczne SRS. Niezastosowanie się do tego ostrzeżenia może spowodować uszkodzenia ciała.
OSTRZEŻENIE: Aby zmniejszyć ryzyko przypadkowego odpalenia poduszki, przy pracach z układem SRS nie używaj urządzenia zapisu klucza audio. Niezastosowanie się do tego ostrzeżenia może spowodować uszkodzenia ciała.
OSTRZEŻENIE: Aby zminimalizować niebezpieczeństwo obrażeń ciała w wypadku przedwczesnej detonacji, zawsze noś zespół poduszki powietrznej pokrywą skierowaną w kierunku przeciwnym do własnego ciała. Niezastosowanie się do tego ostrzeżenia może spowodować uszkodzenia ciała.
OSTRZEŻENIE: Aby zminimalizować ryzyko przedwczesnej detonacji, czynny zespół poduszki powietrznej należy umieszczać tylko na uziemionym stole warsztatowym. Niezastosowanie się do tego ostrzeżenia może spowodować uszkodzenia ciała.
OSTRZEŻENIE: Nigdy nie testuj złączy elektrycznych modułów poduszki powietrznej, ani innych elementów układu SRS. Niezastosowanie się do tego ostrzeżenia może spowodować uszkodzenia ciała.
OSTRZEŻENIE: Malowanie pokryw poduszki powietrznej może spowodować uszkodzenie pokrywy, a także samej poduszki. W żadnym przypadku nie próbuj malować odbarwionych lub uszkodzonych pokryw poduszki powietrznej. Zamontuj nowy element. Niezastosowanie się do tego ostrzeżenia może spowodować uszkodzenia ciała.
|
1. Odłącz akumulator. Dodatkowe informacje - patrz rozdział 414-01.
|
|
2. Wymontuj oparcie siedzenia przedniego. Dodatkowe informacje - patrz rozdział 501-10. |
|
|
3. Wymontuj mocowanie oparcia fotela od strony drzwi pojazdu. |
|
|
4. Odczep płat poszycia siedzenia od strony drzwi pojazdu. 1. Odczep tylny zaczep ustalający. 2. Odepnij spinkę. 3. Wymontuj przedni kołek ustalający. |
|
|
5. UWAGA: Odczep płat poszycia siedzenia od strony drzwi pojazdu.
|
Należy zanotować przebieg wiązki przewodów dla ponownego jej montażu. Nieprawidłowo przeprowadzona wiązka przewodów może ulec uszkodzeniu przy przesuwaniu fotela. Niezastosowanie się do tego ostrzeżenia może spowodować uszkodzenia ciała.|
|

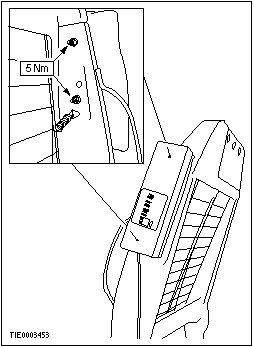

6. Wyjmij zespół poduszki bocznej. |
Zamontowanie
OSTRZEŻENIE: Aby zmniejszyć ryzyko przypadkowego odpalenia poduszki, odczekaj przynajmniej minutę po odłączeniu przewodu masy akumulatora, zanim odłączysz złącze elektryczne SRS. Niezastosowanie się do tego ostrzeżenia może spowodować uszkodzenia ciała.
OSTRZEŻENIE: Aby zmniejszyć ryzyko przypadkowego odpalenia poduszki, przy pracach z układem SRS nie używaj urządzenia zapisu klucza audio. Niezastosowanie się do tego ostrzeżenia może spowodować uszkodzenia ciała.
OSTRZEŻENIE: Aby zminimalizować niebezpieczeństwo obrażeń ciała w wypadku przedwczesnej detonacji, zawsze noś zespół poduszki powietrznej pokrywą skierowaną w kierunku przeciwnym do własnego ciała. Niezastosowanie się do tego ostrzeżenia może spowodować uszkodzenia ciała.
OSTRZEŻENIE: Aby zminimalizować ryzyko przedwczesnej detonacji, czynny zespół poduszki powietrznej należy umieszczać tylko na uziemionym stole warsztatowym. Niezastosowanie się do tego ostrzeżenia może spowodować uszkodzenia ciała.
OSTRZEŻENIE: Nigdy nie testuj złączy elektrycznych modułów poduszki powietrznej, ani innych elementów układu SRS. Niezastosowanie się do tego ostrzeżenia może spowodować uszkodzenia ciała.
OSTRZEŻENIE: Malowanie pokryw poduszki powietrznej może spowodować uszkodzenie pokrywy, a także samej poduszki. W żadnym przypadku nie próbuj malować odbarwionych lub uszkodzonych pokryw poduszki powietrznej. Zamontuj nowy element. Niezastosowanie się do tego ostrzeżenia może spowodować uszkodzenia ciała.
|
|

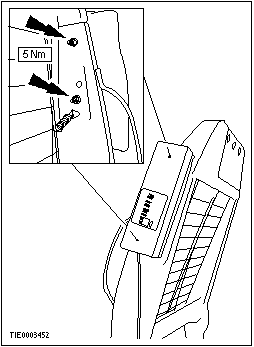

1. WSKAZÓWKA: Zespół poduszki bocznej dostarczany jest dla siedzenia lewego i prawego. Wiązka zespołu poduszki bocznej musi znajdować się od strony poduszki siedzenia w trakcie montażu. Zastosuj nowe nakrętki samoblokujące. Przy montażu wykonaj czynności odwrotne względem demontażu. |
