413-09 OPIS I DZIAŁANIE
Lampki ostrzegawcze UID=G28930 | ||||||||||||||||||||||

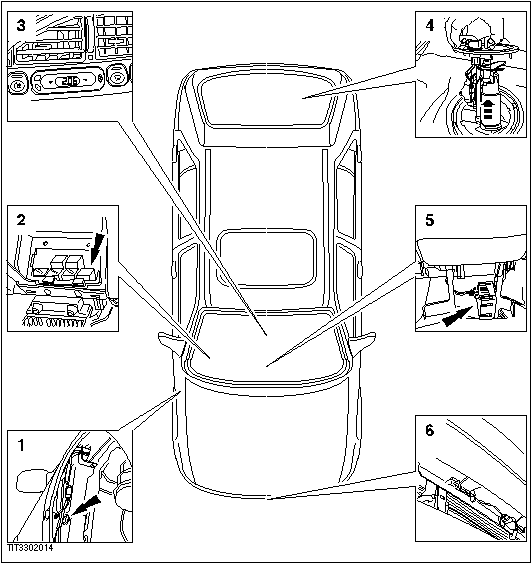

Dodatkowy układ ostrzegawczy zawiera wiele czujników i systemów ostrzegawczych. Lampka ostrzegająca o oblodzeniu (tylko pojazdy wyprodukowane do 01/1998) wbudowana jest w obudowę zegara i stanowi część zegara. Po włączeniu zapłonu test działania żarówek powoduje zapalenie lampek ostrzegawczych na 5 sekund, a następnie ich wygaszenie w przypadku nieotrzymania żadnego ostrzeżenia. Sygnały dźwiękowe zapalonych świateł i otwartych drzwi kierowcy nadawane są przez przekaźnik/brzęczyk znajdujący się za dolną osłoną zabezpieczającą po stronie kierowcy. Ostrzeżenie o niskiej temperaturze zewnętrznej (tylko pojazdy wyprodukowane do 01/1998) to dwie lampki z symbolem płatka śniegu. Lampka pomarańczowa zapala się, gdy temperatura zewnętrzna wynosi od 0,5 do + 4 stopni Celsjusza. Gdy temperatura zewnętrzna spadnie poniżej 0,5 stopnia, zapala się lampka czerwona. Lampka ostrzegająca o niskim poziomie paliwa w zbiorniku zapala się, gdy w zbiorniku jest ok. 8 litrów paliwa, co odpowiada górnej części czerwonego pola na wskaźniku poziomu paliwa. Obwód otrzymuje sygnał z modułu pompy paliwa. Podobnie jak w innych dynamicznych wskaźnikach poziomu płynu sygnał ten dzięki układom elektronicznym nie zależy od ruchów cieczy w zbiorniku, co zapobiega wysyłaniu błędnych ostrzeżeń. Lampka ostrzegająca i niskim poziomie płynu spryskiwacza otrzymuje sygnał z magnetycznego pływaka i przekaźnik hermetyczny znajdujących się w zbiorniku płynu spryskiwacza. Podobnie jak ostrzeżenie o niskim poziomie paliwa, ostrzeżenie o niskim poziomie płynu spryskiwacza nie zależy od ruchów cieczy w zbiorniku dzięki układom elektronicznym. Moduł sterujący ostrzeganiem o niskim poziomie płynu spryskiwacza/paliwa znajduje się za konsolą środkową. Ostrzeżenia o niedomknięciu drzwi/drzwi tyłu nadwozia/pokrywy silnika sygnalizowane są przez styczniki włączane przy prawidłowym zamknięciu drzwi. Jeżeli drzwi są otwarte lub zamknięte tylko na początkową część zaczepu, styczniki będą otwarte sygnalizując stan ostrzegawczy. Ostrzeżenie to uruchamiane jest poprzez sygnał z modułu alarmu antywłamaniowego. Dodatkowe informacje - patrz rozdział 419-01A / 419-01B.
|
