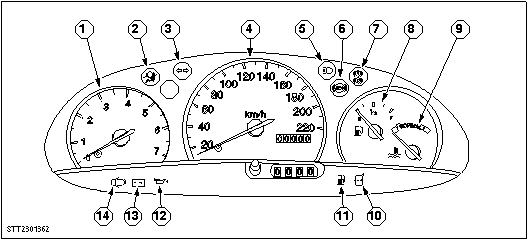

Do 01/99

Zestaw wskaźników informuje i ostrzega kierowcę o działaniu układów pojazdu. Zawsze bierz pod uwagę i sprawdzaj działanie odpowiednich układów, gdyż może to zaoszczędzić czas szukania usterki w zestawie wskaźników.

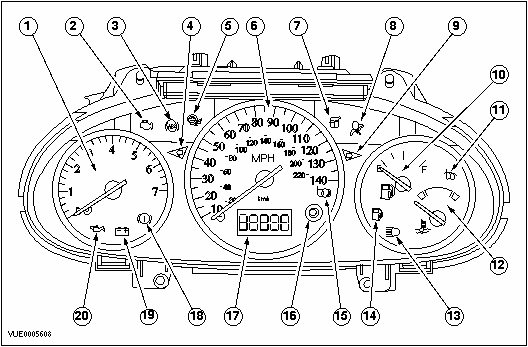

Od 01/99 - z obrotomierzem

Z obrotomierzem

Zestaw wskaźników montowany od 01/99 jest elektroniczny. Zestaw wskaźników obejmuje wskaźniki, lampki kontrolne i lampki ostrzegawcze; ma on integralny tryb testu własnego.

Gdy stacyjka zapłonowa jest w położeniu II i silnik nie jest uruchomiony, zestaw wskaźników przeprowadza test na wyświetlaczu, sprawdzający czy lampki kontrolne i ostrzegawcze oraz monitorowane przez nie układy pracują prawidłowo. W trakcie tego testu świecą się niżej podane lampki ostrzegawcze:

- Układu ABS

- Układu poduszki powietrznej

- Układu ładowania

- Hamulca ręcznego i niskiego poziomu płynu

- Niskiego poziomu paliwa

- Niskiego ciśnienia oleju

Inne wskaźniki będące częścią zestawu wskaźników to lampki kontrolne:

- Świateł drogowych

- Niedomknięcia drzwi

- Niskiego poziomu płynu spryskiwaczy

- Układu TCS

Wskaźniki

Wskaźnik temperatury płynu chłodzącego silnik

Informacja dotycząca temperatury przekazywana jest do zestawu wskaźników przez czujnik temperatury płynu chłodzącego silnik (ECT). Jeśli nie ma sygnału temperatury płynu chłodzącego silnik lub jest on nieprawidłowy, wskaźnik temperatury płynu chłodzącego będzie w położeniu domyślnym, poniżej poziomu zimna.

Wskaźnik poziomu paliwa

Zestaw wskaźników otrzymuje informację od czujnika poziomu paliwa (będącego elementem zespołu pompy paliwa). Jest to rezystor o zmiennej rezystancji, zmieniający sygnał masowy doprowadzany do wskaźnika, zmieniając w ten sposób położenie wskaźnika. Jeżeli nie otrzymany zostanie sygnał wejściowy, lub będzie on niewłaściwy, wskaźnik poziomu paliwa pokaże, że zbiornik paliwa jest pusty. Sygnał wejściowy poziomu paliwa jest tłumiony, aby ruch paliwa w zbiorniku nie wpływał na wskazania.

Prędkościomierz

Zestaw wskaźników otrzymuje informację o prędkości pojazdu od czujnika prędkości koła (VSS), która to informacja jest następnie wyrażana przez wskaźnik w kilometrach lub milach na godzinę. Jeżeli nie ma informacji od czujnika VSS, zestaw wskaźników ustawia wartość domyślną prędkości na zero.

Drogomierz

Zestaw wskaźników zapisuje całkowity przebieg pojazdu, wykorzystując informacje otrzymywane od czujnika VSS. Przebieg całkowity wyświetlany jest na wyświetlaczu ciekłokrystalicznym (LCD) będącego elementem prędkościomierza. Jeśli informacje od czujnika VSS nie są odbierane, wskazanie na wyświetlaczu ciekłokrystalicznym (LCD) nie będzie wzrastać. Elementem drogomierza jest licznik dzienny, zerowany przyciskiem.

Obrotomierz

Zestaw wskaźników otrzymuje informację z modułu sterowania pracą zespołu napędowego (moduł PCM). Jeżeli informacja o prędkości obrotowej silnika przekazywana do zestawu wskaźników jest błędna lub jej brak, zestaw wskaźników pokazuje wartość zastępczą jako zero.

Lampki ostrzegawcze - od 01/99

Lampka ostrzegawcza poduszki powietrznej

Lampka ostrzegawcza poduszki powietrznej sterowana jest przez moduł poduszki powietrznej. Dodatkowe informacje - patrz rozdział 501-20A / 501-20B.

Lampka ostrzegawcza układu ABS

Otwarty obwód, zwarcie do akumulatora lub uszkodzenie układu ABS spowoduje zaświecenie się lampki kontrolnej ABS. Dodatkowe informacje - patrz rozdział 206-09.

Lampka ostrzegawcza układu hamulcowego

Lampka ostrzegawcza układu hamulcowego spełnia wiele funkcji. Lampka ostrzegawcza świeci się, gdy poziom płynu hamulcowego jest niski, lub gdy zaciągnięty jest hamulec ręczny. Jeśli świeci się zarówno układu ABS, jak i lampka ostrzegawcza hamulców, usterka dotyczy modułu układu ABS. Dodatkowe informacje - patrz rozdział 206-09.

Lampka ostrzegawcza układu ładowania

Alternator steruje układem ładowania i lampką ostrzegawczą układu ładowania. Alternator odpowiada zatem za WYŁĄCZENIE lampki w chwili, gdy układ pracuje, oraz za zapalenie jej w przypadku wystąpienia usterki (łącznie z zatrzymaniem silnika). Dodatkowe informacje - patrz rozdział 414-00.

Lampka kontrolna świateł drogowych

Lampka kontrolna świateł drogowych podłączona jest bezpośrednio przewodami do przełącznika zespolonego. Gdy zapalone są światła drogowe, świeci się lampka kontrolna.

Lampka kontrolna układu TCS

Lampka kontrolna układu TCS sterowana jest przez moduł ABS/TCS. Lampka kontrolna układu TCS świeci się w momencie działania układu TCS.

Lampka ostrzegawcza niskiego ciśnienia oleju

Lampka ostrzegawcza niskiego ciśnienia oleju podłączona jest bezpośrednio przewodami do czujnika ciśnienia oleju. Lampka ostrzegawcza niskiego ciśnienia oleju zapala się w chwili włączenia zapłonu w położenie II. Po uruchomieniu silnika i wzroście ciśnienia do bezpiecznego poziomu w układzie rozwierają się styki czujnika ciśnienia i wyłączają lampkę ostrzegawczą.

Lampka kontrolna niedomknięcia drzwi

Lampka kontrolna niedomknięcia drzwi sterowana jest przez moduł kontrolujący działanie instalacji elektrycznej (GEM) oraz czujniki drzwi. Układ podaje sygnał masy, gdy drzwi lub pokrywa są otwarte lub niecałkowicie zamknięte, co powoduje zaświecenie się lampki.

Wskaźnik niskiego poziomu płynu spryskiwaczy

Wskaźnik niskiego poziomu płynu spryskiwaczy świeci się, gdy poziom płynu spryskiwaczy spadnie poniżej pewnego określonego poziomu.

Lampka ostrzegawcza niskiego poziomu paliwa

Lampka ostrzegawcza niskiego poziomu paliwa świeci się, gdy poziom paliwa spadnie poniżej pewnego określonego poziomu.

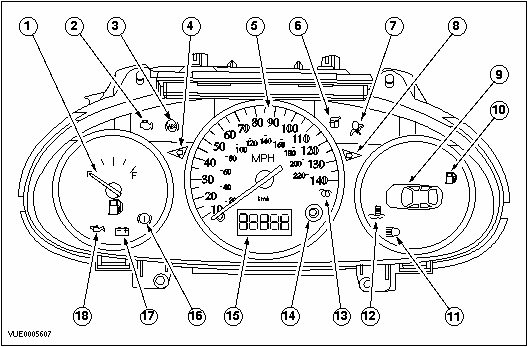

Od 01/99 - bez obrotomierza

Bez obrotomierza

Zestaw wskaźników bez obrotomierza montowany jest w wersji z ubogim wyposażeniem. Taki zestaw wskaźników różni się od zestawu w wersji z bogatym wyposażeniem następującymi elementami:

* Nie ma obrotomierza.

* Wskaźnik temperatury jest zastąpiony przez lampkę ostrzegawczą, która świeci się w przypadku przegrzania silnika.

* Nie ma lampki kontrolnej układu TCS.
