307-01 DEMONTAŻ
Przekładnia
UID=G28783 Numer Operacji - 172148
2001.75 Fiesta

Druk

Narzędzia specjalne

15048

Ściągacz do uszczelniacza koła koronowego

205-078 (15-048)

15050A

Ściągacz; narzędzie podstawowe

205-295 (15-050 A)

15074

Ściągacz do wewnętrznych pierścieni łożysk stożkowych

205-176 (15-074)

21051

Ściągacz do uszczelniaczy

303-112 (21-051)

17032

Uchwyt mocujący do 303-435

307-200 (17-032)

17034

Przyrząd do demontażu pompy olejowej

307-203 (17-034)

17035

Przyrząd unieruchamiający zespół sterowany ciśnieniem pierwotnym

307-204 (17-035)

17036

Przyrząd do demontażu części obudowy zespołu sterowanego ciśnieniem wtórnym

307-205 (17-036)

17037

Przyrząd do demontażu części obudowy zespołu sterowanego ciśnieniem pierwotnym

307-206 (17-037)

17038

Przyrząd do demontaży zespołu sterowanego ciśnieniem wtórnym

307-207 (17-038)

17039

Ściągacz do wałka pomiarowego

307-208 (17-039)

17040

Ściskacz do pierścieni sprężynujących

307-209 (17-040)

17042A

Obejma do tłoczka sterowniczego

307-211 (17-042 A)

17046

Montażowy pierścień odległościowy; Zespół sterowany ciśnieniem wtórnym

307-215 (17-046)

17047

Oprawka zaciskowa do 205-295

307-216 (17-047)

17048

Oprawka zaciskowa do 205-295

307-217 (17-048)

Wyposażenie ogólne
Klucz 41 mm
Klucz 46 mm
Wyrzutnik wewnętrzny

NazwaSpecyfikacja
Olej do przekładni automatycznejWSS-M2C202-B
Opaska przewodów
WazelinaSM-1C115-A

Demontaż

E0013040

1. UWAGA: Jeżeli znalezione zostaną opiłki metalowe, załóż nowy zespół zaworów, nowe przewody i chłodnicę oleju.

1. UWAGA: Nie odwracaj przekładni na stanowisku montażowym.

1. WSKAZÓWKA: Oczyść przekładnię kpl., aby zapobiec dostaniu się zanieczyszczeń podczas montażu.

1. WSKAZÓWKA: Zawsze używaj ochraniacza szczęk imadła podczas pracy z imadłem.

1. WSKAZÓWKA: Do czyszczenia elementów przekładni należy używać tylko nafty.

1. WSKAZÓWKA: Nie wolno czyścić tarcz z okładzinami środkiem czyszczącym.

1. WSKAZÓWKA: Odłóż wymontowane elementy, aby można je było łatwo sprawdzić pod kątem uszkodzeń i z łatwością ponownie zamontować.

1. WSKAZÓWKA: Jeżeli podczas naprawy w oleju przekładni znalezione zostaną osady (starte cząstki ze sprzęgła lub opiłki metalowe), przekładnia kpl. musi zostać całkowicie zdemontowana i oczyszczona.

1. WSKAZÓWKA: Oczyść dokładnie także przewody i chłodnicę oleju. W przypadku zupełnego zatkania załóż nowe.

1. WSKAZÓWKA: Wszystkie sprzęgła, na których mierzony jest luz osiowy muszą być ściśnięte razem przed pomiarem w celu wyciśnięcia oleju spomiędzy płytek.

1. WSKAZÓWKA: Przed założeniem nowych płytek sprzęgła włóż je do oleju przekładni automatycznej na 30 minut.

1. WSKAZÓWKA: Przed zmontowaniem nasmaruj wszystkie elementy ślizgowe olejem do przekładni automatycznej.

1. WSKAZÓWKA: Podczas montażu nasmaruj podkładki oporowe i łożyska igiełkowe wazeliną.

Przymocuj przekładnię do stanowiska montażowego.

C1701152

2. Wymontuj miskę olejową w dół.

C1701154

3. WSKAZÓWKA: Złogi w misce olejowej mogą stanowić wskazówkę w diagnozowaniu usterek. Patrz także Wskazówka ogólna.

Złogi w misce olejowej.

  • Wymontuj uszczelkę.
  • Wymontuj magnes stały.
  • Obróć przekładnię o 90 stopni.

C1701199

4. UWAGA: Wymontuj tylko w razie konieczności (nieszczelność lub usterka).

Wymontuj zębnik napędu prędkościomierza.

  • Wyciągnij kołek.
  • Wyciągnij tuleję z zębnikiem.

C1701155

5. Odłącz filtr siatkowy oleju i przełącznik uniemożliwienia rozruchu.

1. Odkręć śrubę i wymontuj filtr siatkowy oleju.

2. Wymontuj pierścień uszczelniający.

5. UWAGA: Przełącznik uniemożliwienia rozruchu wymontuj tylko w razie konieczności (nieszczelność lub usterka).

3. Wymontuj przełącznik uniemożliwienia rozruchu.

Z9722222

6. UWAGA: Wykręć tylko śruby zaznaczone na rysunku.

Wykręć pięć śrub zespołu zaworów.

E0013042

7. Przyciśnij tłoczek sterujący.

  • Załóż narzędzie specjalne i dokręć lekko śrubę radełkowaną.

C1701159

8. UWAGA: Wykręć tylko śruby oznaczone na rysunku.

8. WSKAZÓWKA: Zawór sterowany ręcznie może wypaść z zespołu zaworów.

Wymontuj zespół zaworów.

1. Wykręć śruby. Wymontuj zespół zaworów.

2. Wyciągnij zawór sterowany ręcznie (przymocowany poniżej zespołu zaworów).

C1701160

9. Wymontuj wtórną tuleję regulacyjną ciśnienia wtórnego.

1. Zdejmij osłonę. Poluzuj zaślepkę o jeden obrót.

2. Kluczem prętowym sześciokątnym 4 mm wciśnij tuleję regulacyjną na sprężynę i przytrzymaj w tym położeniu.

  • Odkręć zaślepkę.

E0006048

10. Zdejmij tuleję regulacyjną.

  • Wyciągnij tuleję za pomocą klucza prętowego sześciokątnego.

E0013043

11. Wymontuj wałek czujnika.

1. Załóż narzędzie specjalne.

2. Wyciągnij zacisk.

C1701163

12. Wymontuj czujnik przełożeń przekładni.

1. Wyciągnij wałek czujnika.

2. Zdejmij sprężynę.

3. Obróć czujnik w lewo i wyjmij go.

C1701164

13. Odłącz zaślepkę zespołu sterowanego ciśnieniem pierwotnym.

  • Wyjmij pierścień uszczelniający typu "O".

C1701165

14. Wyjmij komorę zwężki silnika.

14. WSKAZÓWKA: Nie wykręcaj śruby.

1. Poluzuj śrubę rurki zwężki silnika o około 8 obrotów, aby zablokować komorę zwężki silnika.

2. Wykręć śruby komory zwężki silnika.

  • Wykręć śrubę rurki zwężki silnika.

C1701166

15. Wyjmij komorę zwężki silnika.

1. Obróć rurkę zwężki silnika w kierunku przeciwnym do ruchu wskazówek zegara najdalej, jak tylko można.

2. Wyjmij komorę zwężki silnika.

  • Zdejmij rurkę zwężki silnika.

C1701167

16. UWAGA: Wykręć tylko śruby oznaczone strzałkami, dwie śruby pozostaw w pompie oleju.

Poluzuj pompę oleju.

1. Zdejmij rurkę wlewu oleju.

2. Odkręć śruby.

E0013048

17. Wymontuj pompę oleju.

1. Wkręć kołki gwintowane.

2. Wyjmij pompę oleju nie przechylając jej.

C1701153

18. Wymontuj pompę oleju.

  • Wyjmij sprężynę talerzową.
  • Zdejmij narzędzie specjalne.

C1701209

19. Sprawdź pompę oleju.

  • Wymontuj pierścień uszczelniający.

    19. WSKAZÓWKA: Pompa oleju nie może być już bardziej demontowana.

  • Zmierz szerokość rowka pierścienia pompy oleju. Max: 2,6 mm.

C1701169

20. Zdejmij pokrywę obudowy zespołu sterowany ciśnieniem wtórnym.

  • Wymontuj pierścień uszczelniający.

C1701170

21. Zdejmij wewnętrzną pokrywę zespołu sterowanego ciśnieniem wtórnym i magnes stały.

  • Wymontuj pierścień uszczelniający z materiału Viton.

E0013049

22. Odkręć nakrętkę zespołu sterowanego ciśnieniem pierwotnym.

1. Załóż narzędzie specjalne na sprzęgło biegów do przodu.

2. Odkręć nakrętkę przy użyciu klucza nasadowego 46 mm.

C1701172

23. Odkręć nakrętkę zespołu sterowanego ciśnieniem wtórnym.

1. Obracaj dźwignię zmiany biegów, aż zostanie włączona zapadka parkowania.

23. WSKAZÓWKA: Zamocuj dźwignię zmiany biegów, aby zapobiec jej obracaniu się podczas odkręcania nakrętki zespołu sterowanego ciśnieniem wtórnym.

2. Odkręć nakrętkę przy użyciu klucza nasadowego 41 mm.

C1701174

24. Wymontuj wałek włączający.

1. Odkręć zapadkę i odłącz mechanizm zmiany biegów.

2. Odłącz dźwignię zmiany biegów.

3. Wykręć śrubę ustalającą i wysuń wałek w kierunku zespołu zaworów/labiryntu.

E0013401

25. WSKAZÓWKA: Obróć rurkę zwężki silnika w kierunku przeciwnym do wskazówek zegara najdalej, jak tylko można.

Załóż narzędzie specjalne.

C1701175

26. Wykręć śruby obudowy.

1. Wymontuj dodatkową zaślepkę mechanizmu różnicowego.

2. Odkręć wszystkie śruby poza dwiema znajdującymi się po przekątnej względem siebie. Obróć przekładnię o 90 stopni i wykręć pozostałe śruby.

C1701176

27. Rozdziel równomiernie połówki obudowy.

C1701177

28. UWAGA: Sprawdź oznaczenie kierunku obrotów paska i wymień go w razie konieczności.

Odłącz zwężkę przekładni.

1. Odkręć śruby i wymontuj zwężkę przekładni.

2. Zamocuj pasek napędowy za pomocą dwóch opasek przewodów (po przeciwnej stronie względem siebie).

E0013050

29. WSKAZÓWKA: Zawsze zakładaj pierścień odległościowy i nakrętkę.

Zdejmij pasek napędowy.

1. Zamocuj pierścień odległościowy za pomocą oryginalnej nakrętki.

2. Włóż ściągacz we wgłębienie w zespole sterowanym ciśnieniem wtórnym i zamocuj go.

3. Napnij zespół sterowany ciśnieniem wtórnym do oporu.

4. Nasuń pasek napędowy na mniejsze koło zespołu sterowanego ciśnieniem wtórnym.

E0003120

30. Zdejmij pasek napędowy.

  • Podnieś zespół sterowany ciśnieniem wtórnym i pasek stalowy.

    30. WSKAZÓWKA: Zespół sterowany ciśnieniem wtórnym nie może być bardziej demontowany.

  • Przesuń zespół sterowany ciśnieniem wtórnym i pasek napędowy w kierunku zespołu sterowanego ciśnieniem pierwotnym tak, aby można było zdjąć z zespołu pasek napędowy.
  • Wymontuj zespół sterowany ciśnieniem wtórnym wraz z paskiem napędowym.

E0003121

31. Wymontuj zespół sterowany ciśnieniem pierwotnym i sprzęgło biegów do przodu.

C1701180

32. Wymontuj kosz satelitów.

  • Wymontuj podkładkę oporową i podkładkę ustalającą.

C1701181

33. Wymontuj sprzęgło biegu wstecznego.

1. Wymontuj pierścień osadczy.

2. Wyjmij zestaw płytek.

C1701232

34. WSKAZÓWKA: Podczas wykonywania napraw używaj wyłącznie płytek sprzęgła o nowym wzorze.

Identyfikacja płytek sprzęgła.

34. WSKAZÓWKA: Przed montażem włóż płytki sprzęgła przynajmniej na jedną godzinę do oleju przekładni automatycznej.

1. Nowy wzór.

2. Stary wzór.

C1701182

35. Wymontuj tłok sprzęgła biegu wstecznego.

1. Wymontuj pierścień osadczy.

2. Wymontuj sprężynę tarczową.

3. Wymontuj tłok.

C1701183

36. WSKAZÓWKA: Pierścień zewnętrzny łożyska wsuwany jest w pokrywę łożyska.

Wymontuj pokrywę łożyska przekładni redukcyjnej.

1. Odczep sprężynę zapadki parkowania i odchyl zapadkę parkowania z powrotem.

2. Wykręć śruby.

  • Podważ pokrywę łożyska.
  • Wypchnij pierścień zewnętrzny łożyska z pokrywy łożyska.

C1701184

37. Wymontuj przekładnię redukcyjną i mechanizm różnicowy.

1. Przekładnia redukcyjna.

2. Mechanizm różnicowy

E0013051

38. Wymontuj uszczelniacz olejowy.

1. Od wałka wejściowego.

2. Od półosi.

3. Od wałka włączającego (podważony śrubokrętem).

E0013368

39. Wyjmij pierścień zewnętrzny łożyska mechanizmu różnicowego.

C1701187

40. Wyjmij łożysko igiełkowe wałka wejściowego za pomocą ściągacza wewnętrznego.

E0013369

41. WSKAZÓWKA: Wymontuj łożysko rolkowe zespołu sterowanego ciśnieniem wtórnym tylko wtedy, gdy jest uszkodzone.

Wymontuj łożysko rolkowe zespołu sterowanego ciśnieniem wtórnym.

  • Wymontuj rolki i koszyczek łożyska.

C1701189

42. Wymontuj pierścień wewnętrzny łożyska przekładni redukcyjnej z podkładką ustalającą.

  • Pierścień wewnętrzny łożyska jest pasowany przylgowo.

E0013370

43. Wymontuj pierścień wewnętrzny łożyska mechanizmu różnicowego z podkładką ustalającą.

C1701191

44. Wymontuj łożysko kulkowe i rurkę rozbryzgową.

1. Z zespołu sterowanego ciśnieniem pierwotnym

2. Z zespołu sterowania ciśnieniem wtórnym

  • Wybij obydwa łożyska za pomocą odpowiedniego trzpienia.

4. Odkręć i wyciągnij rurkę natrysku oleju.

C1701195

45. Wymontuj sprzęgło biegów do przodu.

1. Wyjmij pierścień osadczy.

2. Wyjmij wszystkie płytki sprzęgła.

E0013399

46. Wymontuj tłok sprzęgła biegów do przodu.

1. Wyjmij pierścień osadczy.

2. Wyjmij sprężynę talerzową.

C1701197

47. UWAGA: Zespół sterowany ciśnieniem pierwotnym może być demontowany tylko w takim zakresie, w jakim to opisano.

Wymontuj tłok sprzęgła biegów do przodu.

1. Wymontuj tarczę dociskową i tłok.

2. Wymontuj pierścienie uszczelniające.

E0013398

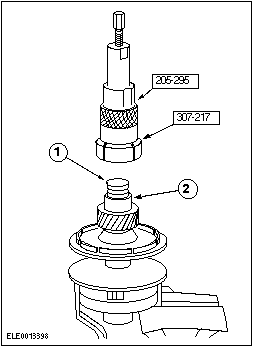

48. UWAGA: Zespół sterowany ciśnieniem pierwotnym może być demontowany tylko w takim zakresie, w jakim to opisano.

48. WSKAZÓWKA: Wymontuj łożysko rolkowe zespołu sterowanego ciśnieniem wtórnym tylko wtedy, gdy jest uszkodzone.

Ściągnij pierścień wewnętrzny łożyska zespołu sterowanego ciśnieniem wtórnym.

1. Wyjmij pierścień osadczy.

2. Ściągnij pierścień wewnętrzny łożyska stożkowego.

E0013402

49. Zdemontuj przekładnię redukcyjną.

  • Wyciągnij dwa łożyska.
