Wspornik do wymontowywania silnika

303-122 (21-068A)

Kątomierz; dokręcanie śrub

303-174 (21-540)

1. Standardowe czynności wstępne.

• Zanotuj kod radia.

• Zanotuj zaprogramowane stacje radiowe.

2. Wymontuj wałek rozrządu. Dodatkowe informacje - patrz procedura Wałek rozrządu w tym rozdziale.

3. Rozłącz złącza i przewody.

1. Złącze pompy wtryskowej

2. Przewody świec żarowych

3. Złącze czujnika temperatury.

4. Rozłącz złącza i przewody.

1. Przewód elastyczny podciśnieniowy zaworu układu EGR.

2. Złącze wielostykowe czujnika temperatury powietrza wlotowego (IAT).

3. Złącze elektryczne zaworu EGR

4. Przewód podciśnienia serwa hamulcowego

5. UWAGA: Może wyciekać paliwo. Dodatkowe informacje - patrz rozdział 100-02.

Rozłącz przewody paliwowe.

6. Odłącz przewody wtryskowe od pompy wtryskowej i wtryskiwaczy.

7. Odłącz oddzielacz oleju.

8. Odłącz przewód zasilający i powrotny oleju turbosprężarki.

9. Rozłącz przewody elastyczne płynu chłodzącego nagrzewnicy.

10. Odłącz przewody płynu chłodzącego od obudowy termostatu.

11. Wymontuj obudowę termostatu.

12. Odłącz katalizator od kolektora wydechowego.

13. Podnieś i podeprzyj pojazd. Dodatkowe informacje - patrz rozdział 100-02.

14. UWAGA: Nadmierne zgięcie rury elastycznej może spowodować uszkodzenie elementu.

Zabezpiecz rurę elastyczną tulejką lub odpowiednimi podpórkami.

15. Odłącz tylną część rury wydechowej od rury elastycznej.

• Zdejmij uszczelkę.

16. Przy pomocy narzędzia specjalnego odłącz przewody płynu chłodzącego od chłodnicy EGR.

17. Opuść pojazd.

18. Wyjmij głowicę cylindrów z pojazdu przy pomocy narzędzia specjalnego.

1. WSKAZÓWKA: Zamontuj nową uszczelkę głowicy cylindrów.

Przy pomocy narzędzia specjalnego umieść głowicę cylindrów na bloku cylindrów.

2. UWAGA: Użyj nowych śrub głowicy cylindrów.

Dokręć śruby głowicy cylindrów.

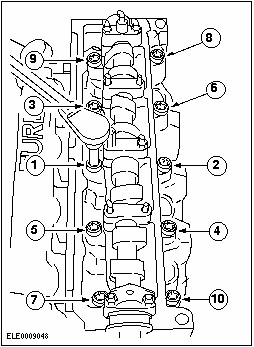

• Dokręć śruby głowicy cylindrów w trzech etapach w pokazanej kolejności.

• Etap 1.: 20 Nm

• Etap 2.: 54 Nm

• Etap 3.: 90 Nm

3. WSKAZÓWKA: Nie należy dociągać śrub głowicy cylindrów.

Przy pomocy narzędzia specjalnego dokręć śruby głowicy cylindrów.

• Etap 4., krótkie śruby: 70 stopni

• Etap 4., długie śruby: 90 stopni

4. Podnieś pojazd.

5. Przy pomocy narzędzia specjalnego zamocuj przewody płynu chłodzącego do chłodnicy EGR.

6. Zamocuj tył rury wydechowej do rury elastycznej.

7. Zdejmij tulejkę z elastycznej rury wydechowej.

8. Opuść pojazd.

9. Zamocuj katalizator do rury wydechowej.

10. Zamocuj obudowę termostatu.

11. Podłącz przewody płynu chłodzącego do obudowy termostatu.

12. Zamontuj przewody elastyczne płynu chłodzącego nagrzewnicy.

13. Zamontuj przewód zasilający i powrotny oleju turbosprężarki.

14. Zamocuj oddzielacz oleju.

15. Zamontuj przewody wtryskowe do pomocy wtryskowej i wtryskiwaczy.

16. Podłącz przewody paliwowe.

17. Podłącz przewody elastyczne i złącza.

1. Złącze pompy wtryskowej

2. Przewody świec żarowych

3. Złącze czujnika temperatury.

18. Zamontuj złącza i przewody elastyczne.

1. Przewód elastyczny podciśnienia zaworu układu EGR.

2. Złącze wielostykowe czujnika temperatury powietrza wlotowego (IAT).

3. Złącze elektryczne zaworu EGR

4. Przewód podciśnienia serwa hamulcowego

19. Zamontuj wałek rozrządu. Dodatkowe informacje - patrz procedura Wałek rozrządu w tym rozdziale.

20. Standardowe czynności końcowe.

• Wymień olej silnikowy i filtr oleju.

• Wprowadź kod radia.

• Zaprogramuj zapisane stacje radiowe.
