303-01A NAPRAWY WEWNĄTRZ POJAZDU
Głowica silnika
UID=G28583 Numer Operacji - 211630
2001.75 Fiesta

Druk

Narzędzia specjalne

21540

Kątomierz

303-174 (21-540)

Wyposażenie ogólne
Numer finis code uchwytu do podnoszenia silnika: 6630411
Stół montażowy
Podnośnik warsztatowy

NazwaSpecyfikacja
Smar do świec zapłonowych ('Never Seez')ESE-M1244-A
Płyn chłodzącyESDM-97B49-A
Olej silnikowyWSS-M2C912-A1
Opaski przewodów
Smar silikonowyESE - M1C171 - AA

Wymontowanie

Wszystkie pojazdy

1. Wyrównaj ciśnienie w układzie paliwowym.Dodatkowe informacje - patrz rozdział 310-00.

2. Odłącz przewód ujemny akumulatora.Dodatkowe informacje - patrz rozdział 414-01.

3. Spuść płyn chłodzący.Dodatkowe informacje - patrz rozdział 303-03.

T2101091

4. Wyjmij złącze cewki zapłonowej EI.

  • Odczep wiązkę przewodów.

E0020261

5. Odłącz przewód ssący od filtra powietrza.

E0020262

6. Odłącz przewód ssący od korpusu przepustnicy.

T2101076

7. UWAGA: Przed odłączeniem lekko przekręć złącza świec zapłonowych. Ciągnij za złącze a nie za przewód.

Wyjmij złącza świec zapłonowych.

  • Odczep przewody wysokiego napięcia i odłóż je na bok.

T2101017

8. Odłącz linkę przyspiesznika.

1. Odczep linkę przyspiesznika.

2. Wyjmij zacisk.

3. Zdejmij linkę przyspiesznika z dźwigni płytki przepustnicy.

T2101018

9. Odłącz górny przewód płynu chłodzącego od obudowy termostatu.

  • Odczep wiązkę przewodów i wymontuj zacisk.

T2101165

10. Zdejmij pokrywę wlewu oleju.

  • Zdejmij przewód odpowietrzania skrzyni korbowej z trójnika.

T2101019

11. Odłącz złącze sondy Lambda (HO2S).

Pojazdy z przepływomierzem masowym powietrza (MAF)

T2101023

12. Odłącz złącza i wymontuj przewody podciśnienia.

1. Dwa złącza (wiązka przewodów silnika)

2. Przewód podciśnienia serwa hamulcowego

3. Przewód podciśnienia zaworu spustu par paliwa (EVAP)

  • Odczep wspornik przewodów.

Pojazdy z czujnikiem temperatury i ciśnienia absolutnego w kolektorze(czujnik T - MAP)

E0005967

13. Rozłącz złącza i zdejmij przewody podciśnienia .

1. Złącze wiązki instalacji elektrycznej silnika

2. Przewód podciśnienia regulatora ciśnienia paliwa

3. Przewód elastyczny podciśnienia odpowietrzania skrzyni korbowej

4. Przewód podciśnienia serwa hamulcowego

5. Złącze czujnika T - MAP

Wszystkie samochody

T2101090

14. Odłącz złącza od czujnika położenia wałka rozrządu (czujnik CMP) i czujnika ciśnienia oleju.

T2101024

15. Wyjmij złącze czujnika temperatury płynu chłodzącego silnik (czujnik ECT).

T2101181

16. Odłącz przewód giętki środka chłodzącego do wymiennika ciepła (szybkozłącze).

17. Wymontuj rurkę miarki poziomu oleju.

18. Odłącz przewody paliwowe.Dodatkowe informacje - patrz rozdział 310-00.

T2101079

19. Wymontuj pokrywę głowicy cylindrów z uszczelką (cztery śruby z poszerzonymi podkładkami).

T2101080

20. WSKAZÓWKA: Nie obracaj śrub na dźwigienkach zaworowych.

20. WSKAZÓWKA: Odłóż laski popychaczy na bok w odpowiedniej kolejności.

Wymontuj wałek dźwigienek zaworowych.

  • Wymontuj laski popychaczy.
  • Wymontuj świece zapłonowe.

T2101058

21. Odłącz osłonę cieplną.

T2101059

22. Wymontuj kolektor wydechowy z katalizatora.

T2101182

23. Wymontuj pokrywę czujnika położenia wału korbowego (CKP).

  • Odłącz złącze od czujnika CKP.

T2101183

24. Wymontuj prowadnicę linki.

T2101094

25. WSKAZÓWKA: Oprzyj silnik na drewnianych bloczkach. Nie przechylaj silnika.

Podeprzyj silnik podnośnikiem wózkowym.

26. Odłącz przedni wspornik zawieszenia silnika.

T2101119

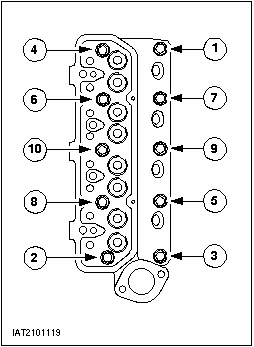

27. WSKAZÓWKA: Oznacz śruby punktakiem. Śruby można ponownie stosować tylko kilka razy. Odkręć śruby w określonej kolejności.

Wymontuj głowicę cylindrów.

  • Unieś głowicę cylindrów z bloku cylindrów.
  • Połóż głowicę cylindrów na odpowiednim podłożu.
  • Wymontuj uszczelkę głowicy cylindrów.
  • Wymontuj tuleje prowadzącą (z głowicy cylindrów lub bloku cylindrów).

Zamontowanie

Wszystkie pojazdy

1. Wskazówki ogólne.

  • Wymień nakrętki samoblokujące.
  • Oczyść dokładnie wszystkie powierzchnie styku i części do ponownego użycia i sprawdź je pod kątem uszkodzeń. Nie używaj skrobaka do czyszczenia powierzchni współpracującej głowicy cylindrów.
  • Kanały olejowe, na przykład w bloku cylindrów, głowicy cylindrów itp., muszą być czyste i wolne od opiłków.

T2101095

2. WSKAZÓWKA: Najpierw załóż tuleje prowadzącą.

Załóż nową uszczelkę głowicy cylindrów.

E0020181

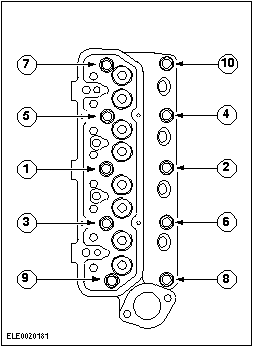

3. Zamocuj głowice cylindrów.

  • Załóż głowicę cylindrów i dokręć jej śruby ręką.
  • Dokręcaj śruby głowicy cylindrów w trzech etapach w pokazanej kolejności dokręcania.
  • 1. Etap: 30 Nm
  • 2.303-174. etap przy użyciu narzędzia specjalnego 90:  stopni
  • 3.303-174. etap przy użyciu narzędzia specjalnego 90:  stopni

T2101594

4. WSKAZÓWKA: Zastosuj nowe nakrętki.

Zamocuj przedni wspornik zawieszenia silnika.

5. Usuń podnośnik wózkowy.

T2101059

6. WSKAZÓWKA: Odczekaj 10 sekund pomiędzy dwoma etapami dokręcania.

Zamontuj kolektor wydechowy do katalizatora i dokręć w dwóch etapach na krzyż.

  • 1.25. etap: Nm
  • 2.40. etap: Nm

T2101058

7. Załóż osłonę cieplną.

E0013816

8. WSKAZÓWKA: Nie pomyl lasek popychaczy podczas ich ponownego zakładania.

Zamontuj mechanizm rozrządu zaworowego.

1. Załóż laski popychaczy.

2. Zamontuj wałek dźwigienek zaworowych.

T2101580

9. Zamontuj śruby wałka dźwigienek zaworowych i świece zapłonowe.

  • Posmaruj gwinty świec zapłonowych smarem

10. Wyreguluj luz zaworowy.Dodatkowe informacje - patrz procedura Luzy zaworowe w tym rozdziale.

T2101579

11. WSKAZÓWKA: Zastosuj nowa uszczelkę.

Załóż pokrywę głowicy cylindrów (cztery śruby z poszerzonymi podkładkami).

T2101091

12. Podłącz złącze do cewki zapłonowej EI.

  • Zamocuj przewody na miejscu.

T2101683

13. Załóż prowadnicę linki.

T2101682

14. Załóż pokrywę czujnika CKP.

  • Podłącz złącze czujnika CKP.

15. Podłącz przewody paliwowe.Dodatkowe informacje - patrz rozdział 310-00.

T2101548

16. Podłącz przewód płynu chłodzącego do wymiennika ciepła.

17. Zamontuj rurkę miarki poziomu oleju.

T2101524

18. Podłącz złącze czujnika ECT.

T2101090

19. Podłącz złącza czujnika CMP i czujnika ciśnienia oleju.

Pojazdy z przepływomierzem masowym powietrza (MAF)

T2101023

20. Podłącz złącza i załóż przewody podciśnienia.

1. Dwa złącza (wiązka przewodów silnika)

2. Przewód podciśnienia serwa hamulcowego

3. Przewód podciśnienia - EVAP

  • Zamocuj wspornik przewodów na miejscu.

Pojazdy z czujnikiem temperatury i ciśnienia absolutnego w kolektorze (czujnik T - MAP)

E0005967

21. Połącz złącza i załóż elastyczne przewody podciśnienia .

1. Złącze wiązki instalacji elektrycznej silnika

2. Przewód podciśnienia regulatora ciśnienia paliwa

3. Przewód elastyczny podciśnienia odpowietrzania skrzyni korbowej

4. Przewód podciśnienia serwa hamulcowego

5. Złącze czujnika T - MAP

Wszystkie pojazdy

T2101519

22. Podłącz złącze sondy Lambda.

T2101665

23. Załóż korek wlewu oleju.

  • Wepchnij przewód odpowietrzający skrzynię korbową na trójnik.

T2101518

24. Podłącz górny przewód płynu chłodzącego do obudowy termostatu.

  • Zamocuj zaczepy i zaczep wiązkę przewodów na miejscu.

T2101517

25. Załóż linkę przyspiesznika.

1. Zawieś linkę przyspiesznika na dźwigni płytki przepustnicy.

2. Załóż zaczep.

3. Zaczep linkę przyspiesznika na miejscu.

T2101664

26. Wpychaj złącze świecy zapłonowej, aż się zablokuje.

  • Posmaruj uszczelkę złącza świecy zapłonowej cienką warstwą smaru silikonowego
  • Zamocuj przewody wysokiego napięcia na miejscu.

E0020199

27. Podłącz przewód ssący do filtra powietrza.

E0020260

28. Podłącz przewód ssący do korpusu przepustnicy.

29. Czynności końcowe.

  • Wymień olej silnikowy i filtr oleju.
  • Uzupełnij poziom płynu chłodzącego.Dodatkowe informacje - patrz rozdział 303-03.
  • Sprawdź poziom płynów i w razie konieczności dopełnij zbiorniki.
  • Sprawdź układ chłodzenia pod kątem nieszczelności.
  • Sprawdź położenie przewodów i przewodów elastycznych i zamocuj je na miejscu za pomocą opasek.
  • Podłącz przewód ujemny akumulatora.Dodatkowe informacje - patrz rozdział 414-01.
  • Uruchom silnik, doprowadź do temperatury pracy i sprawdź szczelność.
