Wkładka do 303-172

303-171-01 (21-102-01)

Wkładka do 303-172

303-171-02 (21-102-02A)

Elementy dodatkowe do 303-171-02

303-171-04 (21-102-04)

Pierścień do zakładania/ustawiania osiowego uszczelniaczy

303-172 (21-102)

Przyrząd do zdejmowania uszczelniaczy

303-336 (21-151)

Przyrząd do unieruchamiania wału korbowego

303-393 (21-168)

Przyrząd do ustawiania osiowego tarczy sprzęgła

308-204 (16-067)

1. Wymontuj sprzęgło.

1. Wykręć sześć śrub.

2. Zdejmij sprzęgło z kołków ustalających.

2. WSKAZÓWKA: Zablokuj wał korbowy.

Wymontuj koło zamachowe.

3. WSKAZÓWKA: Ustaw narzędzie specjalne na miejscu, wybij otwory i wkręć śruby samogwintujące.

Wyjmij uszczelniacz.

5. UWAGA: Wyjmij pierścień prowadzący dopiero po zamontowaniu. Posmaruj zewnętrzną powierzchnię uszczelniacza olejowego kroplą oleju silnikowego, aby ułatwić wciśnięcie. Nie wolno dopuścić do dostania się oleju silnikowego na wargę uszczelniacza.

5. WSKAZÓWKA: Narzędzie specjalne musi znajdować się pośrodku uszczelniacza, aby zapobiec jego odchylaniu się podczas wciskania.

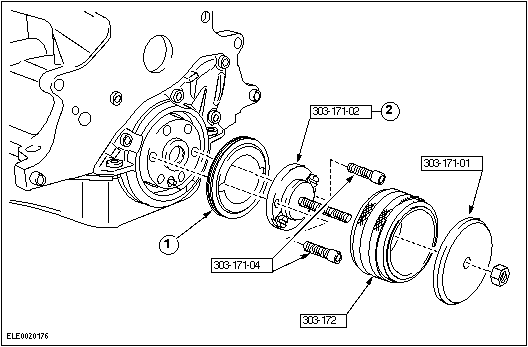

Zamontuj tylny uszczelniacz olejowy wału korbowego

1. Nasuń uszczelniacz olejowy wału korbowego na wał korbowy.

• Posmaruj zewnętrzną powierzchnię uszczelniacza olejowego kroplą oleju silnikowego , aby ułatwić wciśnięcie.

3. Załóż narzędzia specjalne.

• Włóż uszczelniacz olejowy jak najdalej dokręcając nakrętkę.

• Wymontuj narzędzia specjalne i pierścień prowadzący.

6. WSKAZÓWKA: Zablokuj wał korbowy.

Zamontuj koło zamachowe (sześć śrub).

• Nasmaruj śruby olejem silnikowym i dokręć je po przekątnej.

7. Ustaw tarczę sprzęgła pośrodku.

• Ustaw tarczę sprzęgła pośrodku na tarczy dociskowej sprzęgła i przytrzymaj ją na miejscu za pomocą narzędzia specjalnego.

8. Zamontuj sprzęgło.

1. Ustaw tarczę dociskową sprzęgła i tarczę sprzęgła na miejscu.

2. Załóż sprzęgło na kołki regulacyjne koła zamachowego.

3. Dokręć śruby na krzyż.

• Wymontuj narzędzie specjalne.
