211-01 OPIS I DZIAŁANIE
Kierowanie ręczne
UID=G28541
2001.75 Fiesta

Druk

Układ kierowniczy bez wspomagania to konwencjonalna przekładnia zębatkowa, taka jak stosowana w poprzednich modelach. Przekładnia kierownicza zamontowana jest na belce poprzecznej. Ten rodzaj przekładni kierowniczej może być montowany w wersjach z kierownicą z lewej lub z prawej strony.

Kolumna kierownicza przymocowana jest na dole do sprzęgła podatnego zespołem śruby zaciskowej, uchwytu i tulei prowadzącej. Sprzęgło podatne z kolei przymocowane jest śrubą zaciskową do wałka zębnika przekładni kierowniczej. Otwór na sprzęgło podatne zabezpieczony jest uszczelnieniem podłogowym.

Kolumna kierownicza obejmuje wypróbowaną wielopozycyjną blokadę układu kierowniczego z dobrze zabezpieczającym bębenkiem zamka. Kolumna kierownicza kompletna zamocowana jest na górze dwoma nakrętkami do przedłużenia tablicy rozdzielczej.

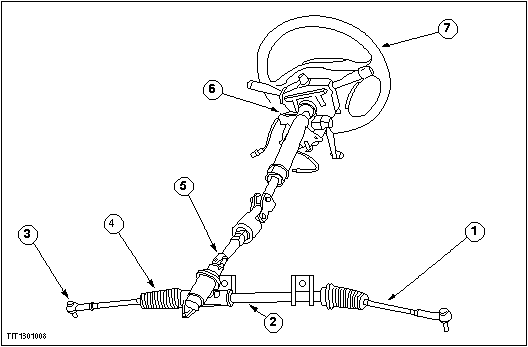

T1301008

PozycjaOpis
1Drążek skrętny
2Przekładnia układu kierowniczego
3Końcówka drążka skrętnego
4Osłonka przekładni kierowniczej
5Sprzęgło podatne
6Kolumna kierownicza kompletna
7Koło kierownicy
