303-01E DEMONTAŻ
Silnik
UID=G21102 Numer Operacji - 211348
2001.75 Fiesta

Druk

Narzędzia specjalne

15011

Młotek udarowy

205-047 (15-011)

15030A

Uniwersalny klucz blokujący

205-072 (15-030A)

21168

Narzędzie blokujące koło zamachowe

303-393 (21-168)

24003

Przyrząd do rozłączania opasek przewodów

303-397 (24-003)

21187

Stojak

303-435 (21-187)

21031B

Wspornik mocujący dla 303-435 (21-187)

303-435-06 (21-031B)

21227

Element pośredni do 205-047

303-633 (21-227)

21229

Przyrząd do demontażu koła wałka rozrządu

303-651 (21-229)

310095

Ściągacz do koła pasowego pompy wtryskowej

310-095 (23-067)
Wyposażenie ogólne
Skrobak

UWAGA: Elementy układu wtryskowego w silnikach Diesel wykonane są z bardzo dokładnymi tolerancjami i luzami. Z tego powodu w czasie pracy z tymi elementami należy koniecznie zachować absolutną czystość. Zawsze zaślepiaj otwarte przewody i otwory za pomocą zaślepek.

Wszystkie pojazdy

E0009804

1. Za pomocą narzędzia specjalnego zamocuj silnik na stojaku.

  • Przymocuj wspornik.
  • Zamontuj silnik na stojaku montażowym.

2. Opróżnij silnik.

  • Spuść olej do odpowiedniego pojemnika.

E0004417

3. Odłącz obudowę układu odpowietrzania skrzyni korbowej (PCV).

  • Odłącz przewody odpowietrzające.

E0004419

4. Wymontuj przewody wtryskowe.

  • Wyrzuć przewody wtryskowe.

E0000188

5. Wykręć dolne śruby mocujące pompę układu wspomagania kierownicy

E0000162

6. Wymontuj pompę układu wspomagania kierownicy.

E0013824

7. Wymontuj alternator z wałkiem napędowym.

E0004398

8. Odczep przewód olejowy zasilający i powrotny turbosprężarki.

  • Wyrzuć podkładki uszczelniające.

E0028212

9. Wymontuj filtr oleju.

  • Wyrzuć filtr.

E0028213

10. Wymontuj chłodnicę oleju.

  • Wyrzuć uszczelkę.

E0012429

11. Wymontuj wspornik alternatora.

E0000827

12. Zdejmij pokrywę zaworów.

1. Wymontuj przewody układu PCV.

2. Wykręć śruby pokrywy zaworów.

Pojazdy bez chłodnicy powietrza doładowującego.

E0013874

13. Zdejmij dolną pokrywę paska rozrządu.

E0009057

14. Wymontuj wspornik przedniego mocowania silnika.

Pojazdy z chłodnicą powietrza doładowującego.

E0028268

15. Zdejmij pokrywę paska rozrządu.

E0028278

16. Wymontuj przedni wspornik mocowania silnika.

Wszystkie pojazdy

E0022089

17. Poluzuj pasek rozrządu.

  • Poluzuj śrubę napinacza paska rozrządu.

18. Wyjmij pasek rozrządu.

  • Wyrzuć pasek rozrządu.

E0028271

19. Wymontuj napinacz paska rozrządu.

Silniki z mechanicznym napinaczem paska rozrządu

20. Wyrzuć napinacz paska rozrządu.

Wszystkie pojazdy

E0012509

21. Za pomocą narzędzia specjalnego odkręć śrubę mocującą koło pasowe wałka rozrządu.

E0004395

22. Za pomocą narzędzia specjalnego wymontuj koło wałka rozrządu.

E0004396

23. Wykręć śruby koła pasowego pompy wtryskowej.

E0033091

24. Za pomocą narzędzia specjalnego wymontuj koło pasowe pompy wtryskowej.

E0004397

25. Zamontuj element ustalający uszczelniacza olejowego pompy wtryskowej.

  • Wyrzuć uszczelkę.

E0001300

26. Zdejmij tylną pokrywę paska rozrządu.

E0028274

27. Wymontuj przegrodę olejową.

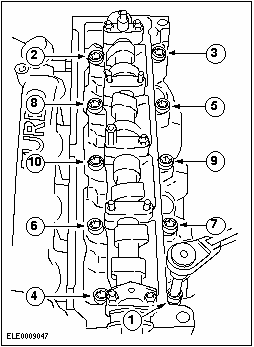

E0009047

28. UWAGA: Wykręć śruby głowicy cylindrów w podanej kolejności.

Wymontuj głowicę cylindrów.

  • Wyrzuć uszczelkę.

E0028280

29. Za pomocą narzędzia specjalnego wymontuj koło pasowe pompy wody.

E0028282

30. Wyjmij pompę wody.

  • Wyrzuć uszczelkę.

E0009042

31. Za pomocą narzędzia specjalnego wymontuj koło pasowe wału korbowego.

  • Wyrzuć śrubę.

E0028286

32. Wymontuj bierne koło pasowe paska napędu osprzętu.

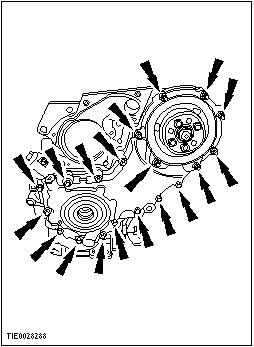

E0028288

33. Wymontuj obudowę łańcucha rozrządu.

E0028290

34. Wymontuj napinacz łańcucha rozrządu.

E0028292

35. Zamontuj koło napędu łańcucha pompy wtryskowej.

E0028293

36. Wymontuj łańcuch rozrządu, koła napędu łańcucha i prowadnice.

E0004407

37. Wymontuj wspornik pompy wtrysku paliwa.

E0028333

38. Wymontuj pompę wtryskową.

  • Wyrzuć uszczelkę.

E0028297

39. Za pomocą narzędzia specjalnego odłącz górny przewód elastyczny płynu chłodzącego od przewodu sztywnego rozprowadzającego płyn chłodzący.

E0028298

40. Wymontuj przewód rozprowadzający płyn chłodzący.

E0015695

41. UWAGA: Poluzuj śruby tarczy dociskowej sprzęgła w pokazanej kolejności po dwa obroty.

Wymontuj tarczę sprzęgła i tarczę dociskową.

E0028302

42. Za pomocą narzędzia specjalnego wymontuj koło zamachowe.

  • Wyrzuć śruby.

E0029329

43. Wymontuj czujnik położenia wału korbowego (czujnik CKP).

E0028308

44. Wymontuj wspornik mocujący czujnika CKP.

M2102232

45. Wymontuj obudowę tylnego uszczelniacza olejowego wału korbowego.

  • Wyrzuć element ustalający.

E0028306

46. Wykręć śruby i nakrętki mocujące miskę olejową (16 śrub, dwie nakrętki).

E0028312

47. Za pomocą narzędzia specjalnego wymontuj miskę olejową.

E0028313

48. Wymontuj przewód łączący pompy oleju.

  • Wyrzuć pierścienie uszczelniające typu "O".

E0028315

49. Wymontuj rurkę zbierającą pompy oleju.

  • Wyrzuć pierścień uszczelniający typu "O".

Pojazdy z klimatyzacją

E0028317

50. Wymotuj wspornik mocujący sprężarkę układu klimatyzacji

Wszystkie pojazdy

E0028319

51. Wymontuj wzmocnienie skrzyni korbowej (14 śrub).

  • Wyrzuć uszczelkę.

E0028321

52. Wymontuj tylną pokrywę łańcucha rozrządu.

  • Wyrzuć uszczelkę.

E0028323

53. UWAGA: Zachowaj do montażu pokrywy łożysk korbowodu w porządku.

53. UWAGA: Zachowaj do montażu panewki i pokrywy łożysk korbowodu w porządku.

Wymontuj tłoki.

E0028507

54. UWAGA: Zachowaj do montażu górną i dolną panewkę łożyska głównego w porządku.

Wymontuj wał korbowy.
